一、产品概述

AH15199B 是一款 140 Gbaud 宽带线性放大器，其 -6dB 带宽不小于 135 GHz，最大线性输出幅度为 2.0 Vpp。该放大器可作为 800G/1.6T 相干 / 强度调制 - 直接检测（IM-DD）光调制器的驱动器，也可作为光通信和高频测试设备的 booster 放大器（辅助放大器）。

二、产品特性

    •    工作波特率：典型值 140 Gbaud

    •    线性输出电平：典型值 2.0 Vpp

    •    -3dB 带宽：200 kHz - 105 GHz

    •    -6dB 带宽：200 kHz - 135 GHz

    •    小信号增益：典型值 15.5 dB

    •    功耗：典型值 1.5 W

    •    输入 / 输出（I/O）接口：W 型连接器

    •    封装尺寸：36 mm × 18 mm × 18 mm

    •    专用电源：AH15199B-01

三、应用场景

    •    800G/1.6T 相干 / IM-DD 光调制器的驱动器

    •    测量仪器的 booster 放大器（辅助放大器）

四、尺寸规格

五、引脚配置

六、绝对最大额定值

* 超过绝对最大额定值可能导致器件损坏。*1 无冷凝

七、规格参数

电气特性（Tₐ=25°C，Z_in=50Ω，Z_out=50Ω）

*1 在以下条件下测量：- 使用带宽≥100 GHz 且带有精密时基的远程采样头进行测量；- 使用 AH15199B-01 专用电源供电。

八、频率响应

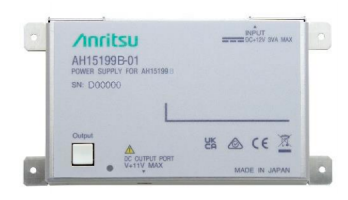

九、专用电源 AH15199B-01

1. 尺寸规格（单位：mm）

2. 规格参数

电气特性（Tₐ=25°C，V_in=+12 V DC [交流适配器（100-240 V AC，50/60 Hz）]）

*1 无冷凝

十、订购信息

订购时请注明型号、名称及数量。
