产品简介

主要用于冷原子阵列的大规模俘获和高分辨成像。

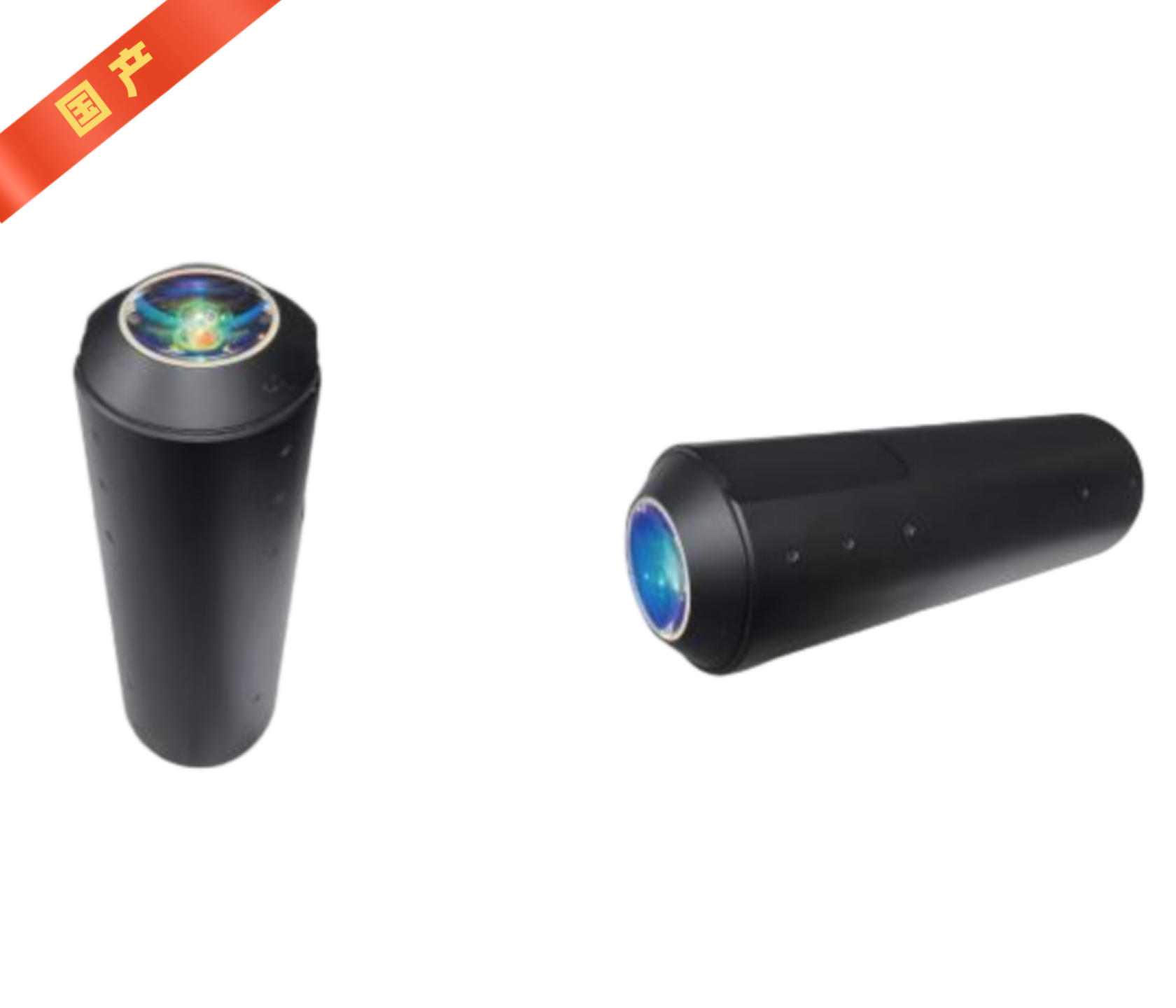

本系列高NA、大视场显微物镜专为冷原子物理实验设计，面向铷 (Rb)、铯 (Cs)、锶 (Sr)、镱 (Yb) 等冷原子系统，实现原子阵列的大规模稳定俘获与高分辨荧光成像，覆盖近红外、可见光至紫外多波段，采用超复消色差优化与高透过率光学结构，适配真空腔与石英窗口工作环境。此物镜以高 NA、大视场、多波段、高透过率、真空兼容为核心优势，全面匹配 Rb/Cs/Sr/Yb 等主流冷原子系统，为大规模原子阵列俘获与高分辨成像提供稳定可靠的光学解决方案。

产品核心特点

    •     高数值孔径,成像与俘获能力强：最高NA=0.7,兼顾高分辨成像与强光场聚焦,满足冷原子高精情度操控需求。

    •     多波段超复消色差优化：单物镜兼容2-4个原子跃迁波长,色差校正优异,多光场同轴性好。

    •     高透过率光学设计：全波段光场透过率T>90%,光利用效率高,降低激光功率损耗。

    •     大视场适配大规模阵列：最大视场直径达1.5mm,支持大面阵冷原子阵列同时成像与操控。

    •     真空/石英窗口兼容结构：工作距离包含空气层、石英窗口与真空段,直接适配标准冷原子真空系统。

    •     轻量化铝制外壳：刚性好、散热优,尺寸紧凑,便于实验系统集成与固定。

典型应用场景

    •     冷原子物理实验：铷(Rb)、铯(Cs)、锶(Sr)、镱(Yb)等冷原子的光晶格俘获、量子气体操控。

    •     高分辨原子荧光成像：冷原子阵列、量子模拟器的原位高分辨观测与原子计数。

    •     量子精密测量：原子钟、原子干涉仪、量子传感系统的光学耦合与成像。

    •     光场调控与原子操控：大规模光阱阵列生成、单原子/原子团的精准定位与操控E。

    •     真空腔光学系统：适配带石英窗口的冷原子真空装置,无需复杂光路改造。

750-1064nm 镜头成像质量（@850nm）

OBJ-0.7-NIR-v1

标准设计

    •     750-1064nm 镜头（Rb，Cs）

OBJ-0.7-NIR-v1：NA=0.7，750-1064nm超复消色差，光场透过率T>90%，视场范围1.5mm（直径），工作距离：1mm空气+5mm (3.5mm)石英窗口+10mm真空，有效焦距f=10.8mm，铝制外壳（外径58mm，长度170-190mm）

    •     750-1064nm，1530nm 镜头（Rb，Cs）

OBJ-0.65-NIR-v1：NA=0.65，750-1064nm & 1530nm超复消色差，光场透过率T>90%，视场范围1.5mm（直径），工作距离：1mm空气+5mm (3.5mm)石英窗口+10mm真空，有效焦距f=10.8mm，铝制外壳（外径~51mm，长度~150mm）

    •     461nm, 689nm, 813nm 镜头（Sr）

OBJ-0.6-Sr-v1：NA=0.6，461nm & 689nm & 813nm超复消色差，光场透过率T>90%，视场范围0.8mm（直径），工作距离：2mm空气+5mm (3.5mm)石英窗口+10mm真空，有效焦距f=8mm，铝制外壳（外径~45mm，长度~235mm）

OBJ-0.6-Sr-v2：NA=0.6，461nm & 689nm & 813nm超复消色差，光场透过率T>90%，视场范围1.0mm（直径），工作距离：2mm空气+5mm (3.5mm)石英窗口+10mm真空，有效焦距f=11mm，铝制外壳（外径~56mm，长度~195mm）

    •     369nm, 399nm, 532nm, 556nm 镜头（Yb）

OBJ-0.4-Yb-v1：NA=0.4，369nm & 399nm & 532nm & 556nm超复消色差，光场透过率T>90%，视场范围 0.8mm （直径），工作距离：1.5mm空气+5mm (3.5mm)石英窗口+10mm真空，有效焦距f=25mm，铝制外壳（外径~32mm，长度~100mm）

OBJ-0.4-Yb-v2：NA=0.4，369nm & 399nm & 532nm & 556nm超复消色差，光场透过率T>90%，视场范围 0.4mm （直径），工作距离：1.5mm空气+5mm (3.5mm)石英窗口+18mm真空，有效焦距f=25mm，铝制外壳（外径~32mm，长度~55mm）
