一、产品概述

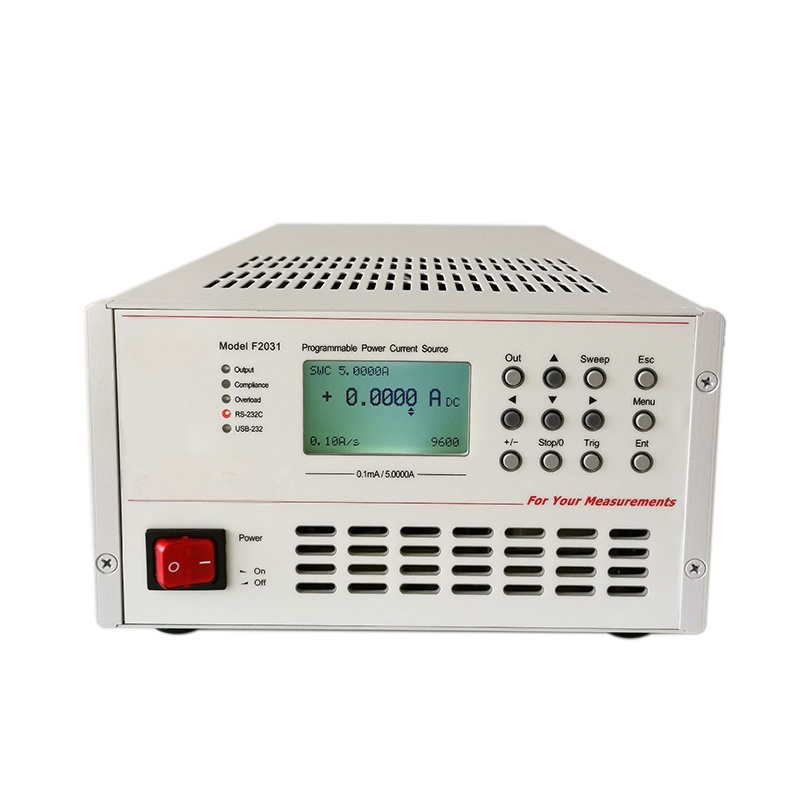

本产品是一款高精度、大功率程控直流电流源，具备0.1mA高分辨率、±10A大电流输出、100V有效电压及1000W最大输出功率，搭载RS-232C/USB双计算机接口，支持线性扫描功能，浮动输出设计可降低地线环路干扰，专为亥姆霍兹线圈励磁、电磁铁供电、磁场扫描测量等精密场景打造，适配强电感性负载与自动化测量系统。

二、典型应用

    •    亥姆霍兹线圈励磁电源

    •    小型电磁铁励磁电源

    •    磁场扫描测量系统

    •    磁电阻效应/霍尔效应测量系统

    •    极低电阻测量电流激励

    •    精密电镀

    •    大功率负载加速老化测试

    •    大功率LED高稳定度恒流驱动

三、核心参数

1. 输出电流

    •    输出范围：-10A ~ +10A DC

    •    分辨率：0.1mA/10.000A

    •    准确度：±(0.2%设置值+5mA)

    •    噪声/纹波：10mA RMS（典型值@10A）

    •    稳定度：<0.1% @10A

    •    输出象限：继电器换向I、III象限（Io>0/Vo>0、Io<0/Vo<0）

    •    换向特性：微处理器控制继电器换向，5种延迟可选；换向电流冲击<1mA

2. 输出电压

    •    有效电压范围：0 ~ 100V

    •    开路输出电压：120V±8V

3. 功率与负载

    •    最大输出功率：1000W

    •    负载直流电阻：0 ~ 10欧姆

    •    输出阻抗：1MΩ

    •    接地关系：浮动输出

    •    补偿配置：内置输出补偿网络，适配强电感性负载

4. 控制与保护

    •    电流渐变速率：0.01A/s ~ 2A/s

    •    保护功能：内部过功率硬件保护、开机负载更换支持、电流突变线性渐变防过冲

5. 扫描功能

    •    扫描模式：I、I-III、I-III-I 3种线性扫描

    •    扫描速率：0.01A/s ~ 2A/s

    •    最大扫描电流：0.1mA ~ 10A DC

    •    触发输出：扫描定时连续触发，支持同步测量

6. 接口与交互

    •    通信接口：RS-232C（串口）、USB（内置USB-RS232C转换）

    •    显示：白色背光FSTN液晶显示器

    •    指示：LED状态指示灯

    •    操作：3×4功能键盘

    •    触发：触发信号输出、输出延迟可选

7. 物理与供电

    •    外形：标准全宽3U台式仪器

    •    供电：AC220V/50Hz

四、产品特点

    •    宽范围电流输出：-10A~+10A直流输出，覆盖精密励磁与大功率驱动需求

    •    超高精度：0.1mA分辨率+0.2%准确度，实现精细磁场与电流控制

    •    高稳定输出：10A输出下稳定度优于0.1%，纹波控制优异

    •    强负载适配：0~10欧姆宽负载范围，支持强电感性负载与干扰环境

    •    智能控制：线性扫描、线性渐变、换向延迟可调，适配多种测量场景

    •    便捷通信：双接口设计，支持自动化测量与系统集成

    •    安全可靠：过功率硬件保护、低冲击换向，保障设备与负载安全
