带有银反射涂层的空芯光纤能够方便地传输高能量脉冲激光。耦合效率可接近 100%，且脉冲色散可忽略不计。此类光纤已应用于相干反斯托克斯拉曼光谱（CARS）实验中，在 5 米长的距离上传输波长为 532 nm和 607 nm、能量为 50 mJ, 5ns的脉冲激光束。
图1 带SMA接头的可见光及近红外空芯光纤跳线
图2 裸空芯光纤（可见光及近红外）的横截面
图3 内径为750um的可见光及近红外空芯光纤透过率
光纤内径
空芯光纤的整体传输性能在很大程度上取决于光纤内径（ID）。我们提供四种不同的标准内径尺寸选项，范围从 ID = 500um到 1500um，并且所有这些光纤均为多模光纤。光纤的弯曲会影响光束质量并导致更高的损耗。为获得最佳效果，应使用焦距相对较长的光学元件将输入光束直接聚焦到空芯光纤中，使聚焦光斑尺寸约为光纤内径的1/2。
银反射层
对于可见光到近红外波长范围（λ = 400 - 1600nm），在玻璃毛细管内部沉积一层裸露的银层。银层的表面质量至关重要，我司开发了镀膜技术，以尽量降低表面粗糙度，从而实现较高的透光率。
耦合
耦合到纯银空芯光纤与耦合到我们的中红外光纤类似，更多细节见此处。一般来说，应使用焦距相对较长的透镜，将光束直接聚焦到光纤中。
技术规格
内径（ID） | 500um | 750um | 1000um |
典型损耗注1 | 1.0 dB/m | 0.4 dB/m | 0.3 dB/m |
最大能量（λ=532nm；5ns） | 20mJ | 50mJ | 75mJ |
最小弯折半径 | 10 cm | 20 cm | 50 cm |
最大功率注3 | 30W | 50W | 100W |
跳线长度 | 0.1 - 5.0m | 0.1 - 5.0m | 0.1 - 5.0m |
注1: 弯曲时的额外损耗，与半径（R）成反比，即与 1/R 成正比 | |||
注2: 假设耦合、对准和直光纤定位正确时的连续波功率额定值。 | |||
可选配置
图4 连接头或裸纤
图5 护套或裸纤

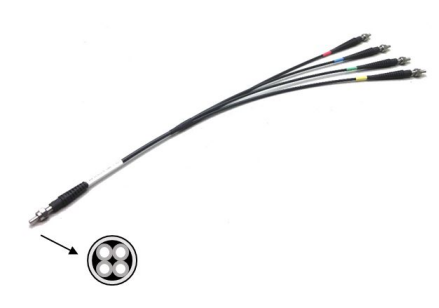

图6 光线束
定制光纤束，可通过单个连接器传输多个激光光源。注意：光纤是并排排列而非熔合的。除了用于中红外的空芯光纤外，我们还可纳入用于可见光、近红外和短波红外波长的标准实心芯光纤。
