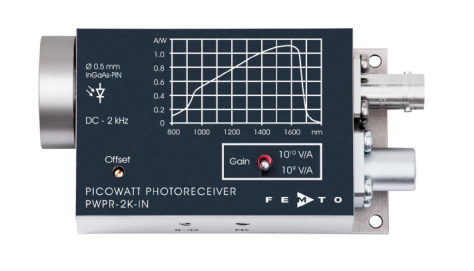

PWPR-2K-IN是一款超低噪声可变增益光接收器。它旨在快速、精确地将微弱光信号转换为等效的输出电压。

特点：

    •    铟镓砷PIN光电二极管，有效直径0.5mm

    •    带宽 DC～2KHz

    •    放大器跨阻增益可切换：

    •    光谱范围 900 - 1700nm（也可以提供硅基探测器，覆盖320-1060nm范围）

    •    超低噪声，噪声等效功率10 fW/√Hz

    •    自由空间输入，1.035英寸-40螺纹，通过可选配的螺旋式适配器可轻松转换为光纤输入（FC和FSMA）

    •    UNC 8-32和M4螺纹孔，用于安装在具有公制和英制螺纹的标准柱上

应用：

    •    光谱学、反射和透射测量

    •    高灵敏度光电测量

    •    采用光斩波器调制的应用

    •    示波器、模数转换器和锁相放大器的光学前端

1.1可用版本

1.2相关型号

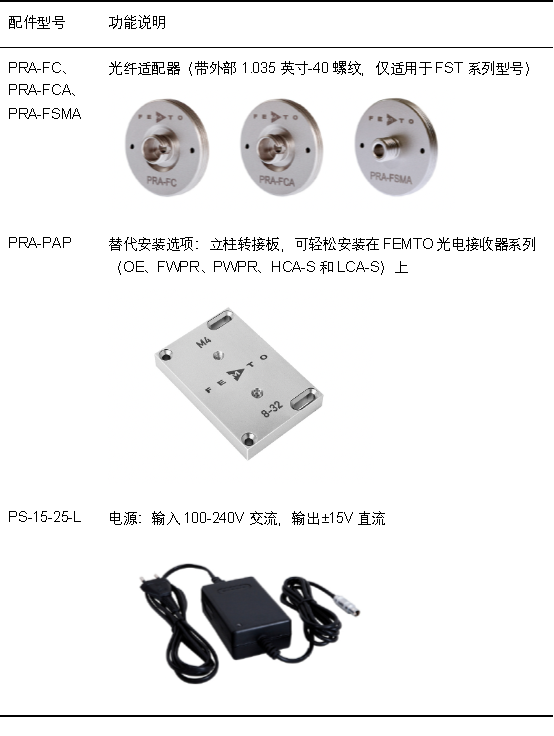

1.3可用配件

2. 技术规格

2.1 测试条件

    •    电源电压（Vs）：±15V

    •    环境温度（Tₐ）：25°C

    •    输出负载阻抗：1MΩ

    •    预热时间：20分钟（建议最短预热10分钟）

2.2 增益参数

2.3 频率与时间响应

2.4 输入参数

2.5 输出参数

2.6 光学输入与连接器

2.7 电源参数

2.8 外壳与环境适应性

3. 交付范围

    •    PWPR-2K-IN光电接收器本体

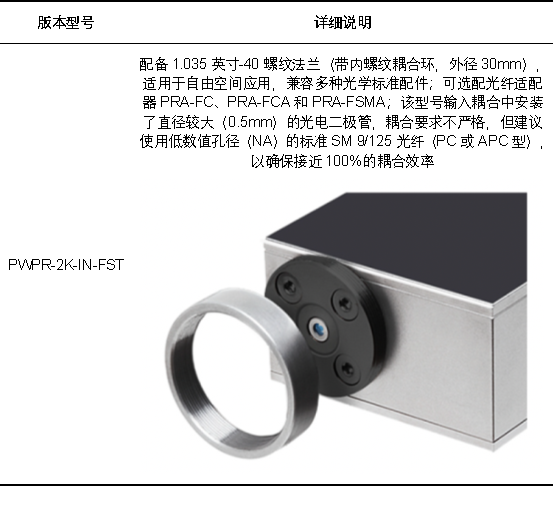

    •    内螺纹耦合环

    •    LEMO®3针连接器

    •    本规格书

    •    运输包装

4. 典型性能特性

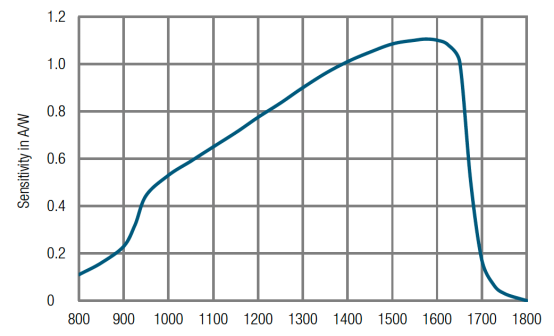

4.1 光谱响应

                                       横坐标为波长，单位：nm

4.2 频率响应

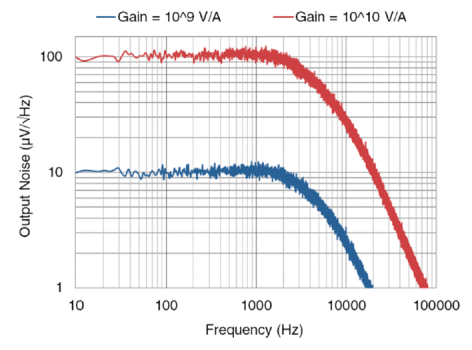

4.3 输出噪声

4.4 阶跃信号响应

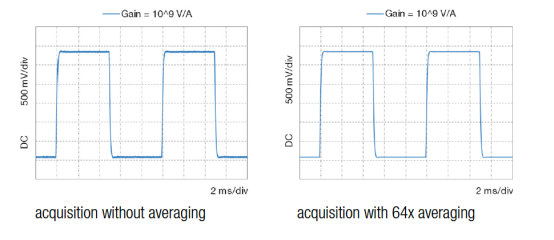

上图：2500pW（峰-峰）、1550nm波长，增益10⁹V/A

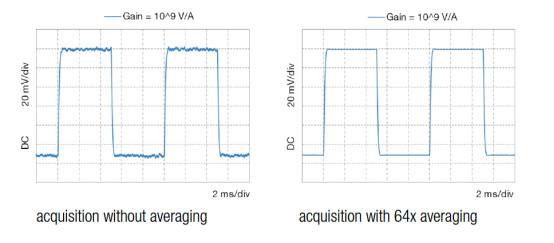

上图：100pW（峰-峰）、1550nm波长，增益10⁹V/A

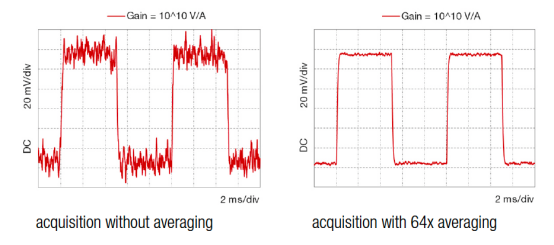

上图：10pW（峰-峰）、1550nm波长，增益10¹⁰V/A

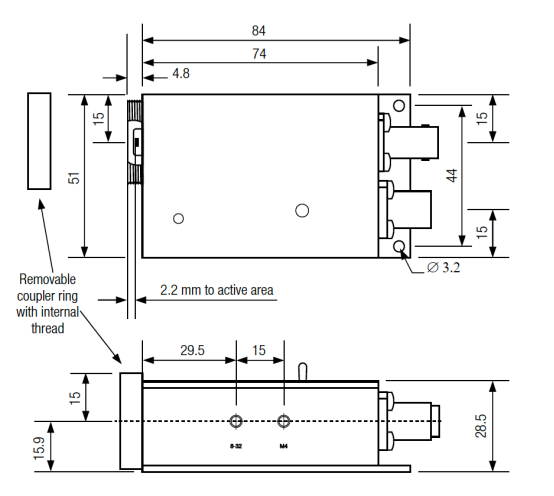

5. 尺寸规格（PWPR-2K-IN-FST）
