瑞士苏黎世仪器公司的SHFLI将锁相放大器这类产品的功能与优势(噪声抑制、相位灵敏度、频率追踪等)延伸到工作频率高达8.5GHz的应用。

SHFLI包含两个可独立使用的锁相放大器物理通道。每个通道均配备4个支持并行多频率分析的双相解调器,以及一个用于生成驱动和参考信号的6GSa/s信号发生器。解调器中低通滤波器参数可自由调整,可以在噪声抑制和测量速度之间达到最优平衡。USB和千兆以太网数字接口能够以高达2MSa/s的速度将数据连续传输到计算机,而4个高速辅助输出端口和4个高精度辅助输出端口可将测量结果转换为模拟信号输出,并添加自定义的缩放和偏置,方便与其他仪器集成使用。

SHFLI包括LabOne2控制软件,借助其图形用户界面,可以轻松方便地进行设置。通过该软件,用户可以对包括锁相放大器、具备快速傅里叶变换(FFT)的双通道示波器、参数扫描仪和频谱分析仪等在内的整个测量工具具集进行全方位控制。此外,所有功能和数据采集都可以通过常用编程语言来进行二次开发,支持 LabVIEWTM、MATLAB®、C、NET和Python。

SHFLI具备低输入噪声、宽分析带宽和超短时间常数等待点,是一款理想的测量工具,适用于要求最严应用。

主要特点

•    频率范围:直流-8.5GHz

•    解调器最短时间常数:14ns

•    2个独立锁相单元,附带信号发生器

•    每个锁相单元配置4个独立解调器

•    4个高速辅助输出端口和4个高精度辅助输出端口

•    LabOne®工具集

产品应用

SHFLI可以满足最严苛的应用需求,例如测量并追踪周期性信号以及频率范围高达8.5GHz的器件表征和控制。

•    传感器:MEMS、NEMS、声表面波、量子传感

•    光学:锁模激光器、泵浦-探测光谱、纳米光机械、光学锁相环

•    自旋量子比特:射频反射法、量子比特读取

规格参数

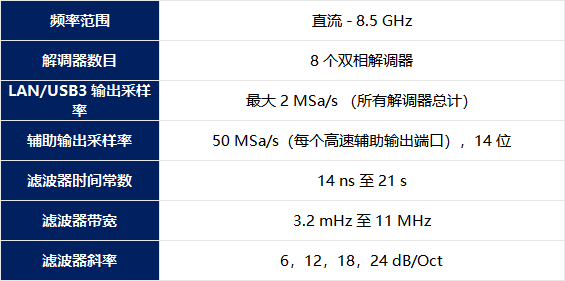

锁相操作模式

信号输入

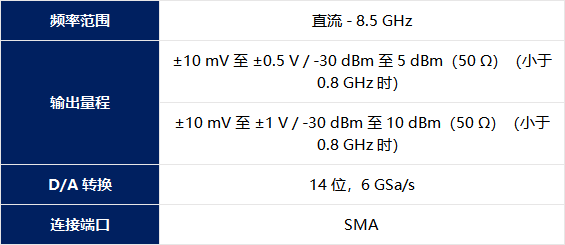

信号输出

参考信号与触发信号

解调器

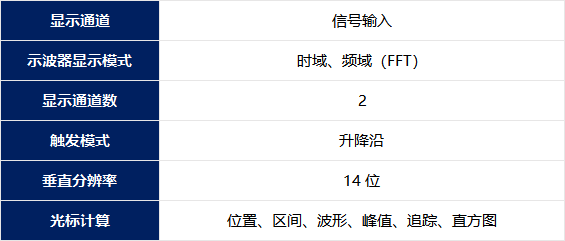

示波器

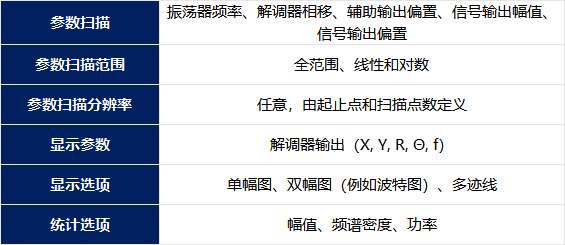

参数扫描仪

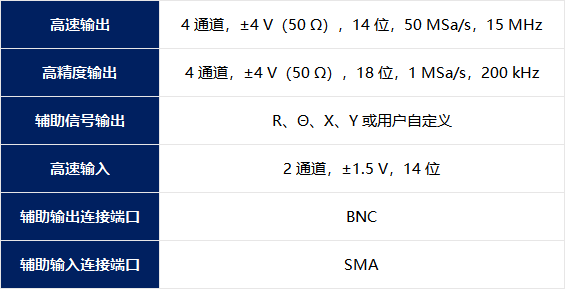

辅助信号

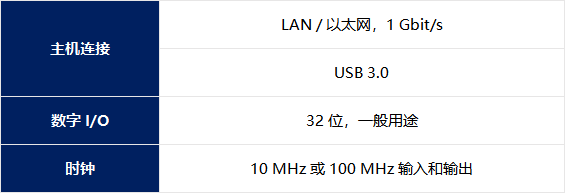

通讯和其他

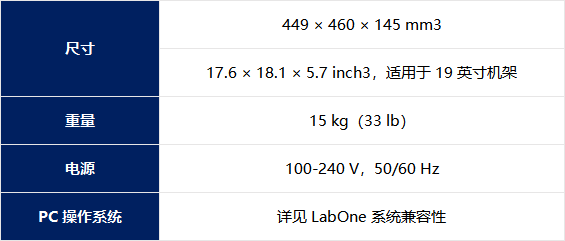

一般规格
