偏振分析仪(国产)

品牌:国产

特点:高动态范围达 30dB
可见光到近红外光谱范围(400nm-1700nm)
方位角精度+/-0.5度
椭圆率精度+/-0.5度
DOP精度+/-5%
光学通光孔径3mm

在线咨询

产品详情

一、产品概述

偏振分析仪是基于旋转波片设计的终端模块化仪器,专为高精度偏振态(SOP)测量打造,支持自由空间光束测量与光纤耦合测量两种工作场景,前者可直接对准入射光束,后者安装光纤准直器后即可对光纤输出光进行 SOP 分析。

该仪器核心性能卓越,高动态范围达 30dB,能在宽泛光强条件下获取可靠数据;宽波长覆盖,提供三种型号,满足从可见光到近红外光谱范围的多样化应用需求;高精度,在表征 SOP 的邦加球(Poincare ball)上实现 ±0.5° 精度,为光学元件表征、系统校准、材料研究及通信器件测试等提供高可信度偏振参数。

重要备注:偏振分析仪仅适用于单色相干光(例如激光)!

(一)型号及参数

仪器型号分为 TR-PAX-VIS、TR-PAX-NIR、TR-PAX-IR,具体参数如下表所示:


二、工作原理

偏振分析仪基于旋转消色差波片和起偏器(原理简图见下图)。电机带动波片旋转,由 PD(光电二极管)采集一个周期的信号,每周期采集点数为 2048,通过快速傅里叶变换(FFT)可得到输入光的四个斯托克斯参数(S0、S1、S2、S3),进而推算出偏振方位角和椭圆度等相关参量。

三、硬件

(一)面板介绍

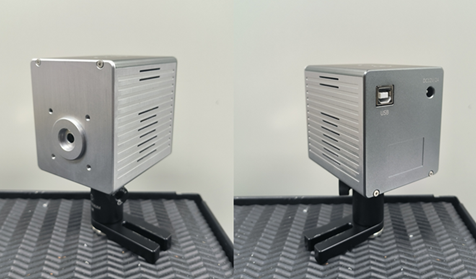

1. 后面板(见图 2)


2. 前面板(见图 3)


(二)安装

可通过以下两种方式安装到光学设置中:

1.底部有一个 M4 螺纹安装孔,用于立柱安装(可参考图 2)。

2.前面有四个 M3 螺纹安装孔,用于同轴接杆系统安装(见图 4)。

四、软件

(一)软件安装与启动

程序运行需安装偏振分析仪控制系统(V1.2.10)。将偏振测量仪连接电源,并通过 USB 数据线连接到电脑,在开始菜单中找到软件图标或使用桌面快捷方式启动软件,软件启动后等待 10s 预热时间即可采集数据。

(二)偏振测试界面(见图 5)



                                                           图 5 TR-PAX 偏振测试界面


1. 顶部功能区

    • 标签页切换:支持 Polarization Measurement(偏振测量)、Extinction Ratio Measurement(消光比测量)等模式。

    • 增益状态(Gain level):实时显示自动增益控制系统的工作状态。仪器连接启动后,AGC 将自动优化信号,此区域会显示当前状态(如 “Light power high!” 或具体增益档位等)。

2. 左侧面板:参数设置与实时数据显示区

    • 波长(Wavelength):手动输入待测光源波长(单位:nm),例如 1063nm。

    • 取样速率(Sampling Rate):支持 Default(默认,15 sample/s)或 Maximum(最大,30 sample/s)模式。

    • Stokes 参数实时显示:S0、S1、S2、S3 动态更新测量值。

    • 偏振度(DOP)、方位角(Azimuth)、椭圆率(Ellipticity)、光功率(Power)实时显示。

3. 存储与操作模式

    • 存储格式:支持界面显示的数据导出。

    • 存储模式:Once(单次,可设置单次存储 cycles)或 Continuous(连续存储)。

4. 右侧面板:偏振态可视化区

    • 曲线模式:动态显示 Stokes 参数随采样点数的变化曲线(横轴为采样点数)。

    • 邦加球(Poincare Ball):3D 球体展示偏振态分布,支持视角调整。

    • 偏振椭圆模式:直观呈现偏振椭圆形状与旋转方向。

5. 基础设置操作

    • 波长设置:在 Wavelength [nm] 输入框键入目标值(如 1063nm),按 ENTER 确认。

    • 取样速率选择:点击 Sampling Rate 下拉菜单,选择 Default 或 Maximum。

6. 测量流程

1.设置波长与取样速率,按 ENTER。

2.系统自动开始测量:左侧面板实时更新 Stokes 参数及偏振特性(DOP、方位角等),右侧面板同步显示曲线、邦加球或偏振椭圆(通过顶部标签切换视图)。

7. 存储功能

数据导出:点击 Storage,导出 data 为 CSV 格式。

8. 其他功能

    • 清除数据:点击 Clear 按钮清除邦加球当前显示。

    • 显示点数:通过 Displayed Points 调整邦加球显示的数据量(如 100 点)。

9. 注意事项及补充说明

    • 连续测量模式下,建议设置合理的循环次数以避免数据过载;波长输入需符合设备支持范围(如可见光或近红外波段)。

    • 从下位机获取 PD 增益挡位数据 G,具体挡位与对应增益如下表:

(三)消光比测量模式(见图 6)

                                                               图 6 消光比测试界面

1. 左侧面板:参数设置区(Settings)

    • 波长设置(Wavelength [nm]):手动输入待测光源波长(如 1063nm)。

    • 测量时间(Measurement Time [s]):设置测量时长(如 10s),即测量时间到后自动停止并拟合。

2. 其他选项

    • Stop On Circle Completed:在圆闭合后自动停止并拟合。

    • Compensate Ellipticity:启用椭圆率补偿。

    • Compensate DOP:启用偏振度补偿。

3. 测量结果显示区(Measurement)

    • Azimuth [°]:偏振方位角。

    • Ellipticity [°]:偏振椭圆率。

    • DOP [%]:偏振度。

    • Power [uW]:光功率。

4. 消光比测量结果(ER Measurement Results)

    • Total Points:总采样点数。

    • Used Points:有效采样点数。

    • Center Azimuth [°]:中心方位角。

    • Center Ellipticity [°]:中心椭圆率。

    • θ[°]:圆心角。

    • Radius [rad]:圆心角半径(弧度)。

    • ER [dB]:消光比(分贝)。

5. 右侧面板:邦加球(Poincare Ball)可视化

白色球体,三条两两正交轴线穿过球体中心,轴线顶点用字母标记偏振态(比如 H 表示水平线偏振),动态显示偏振态分布,支持视角调整。

6. 控制按钮

    • Start ER Measurement:开始消光比测量。

    • Clear:清除当前数据。

    • Displayed Points:设置邦加球显示点数(如 100)。

7. 操作流程

1.参数设置:输入 Wavelength [nm](如 1063nm,若偏振测试界面已设置,此界面自动跟随)。

2.设置 Measurement Time [s](如 10s)。

3.勾选补偿选项(如 Compensate Ellipticity)。

4.点击 Start ER Measurement 开始测量,实时数据在左侧面板更新,右侧邦加球动态显示偏振态。

5.测量完成后,查看 ER Measurement Results 数据,点击 Clear 可清除邦加球当前显示数据。

8. 注意事项

    • 波长范围:确保输入波长在设备支持范围内(如可见光或近红外波段)。

    • 测量时间:根据需求设置合理时长,避免数据过载或测量不完整。

    • 补偿功能:根据实际需求启用 Compensate Ellipticity 或 Compensate DOP。
