前言

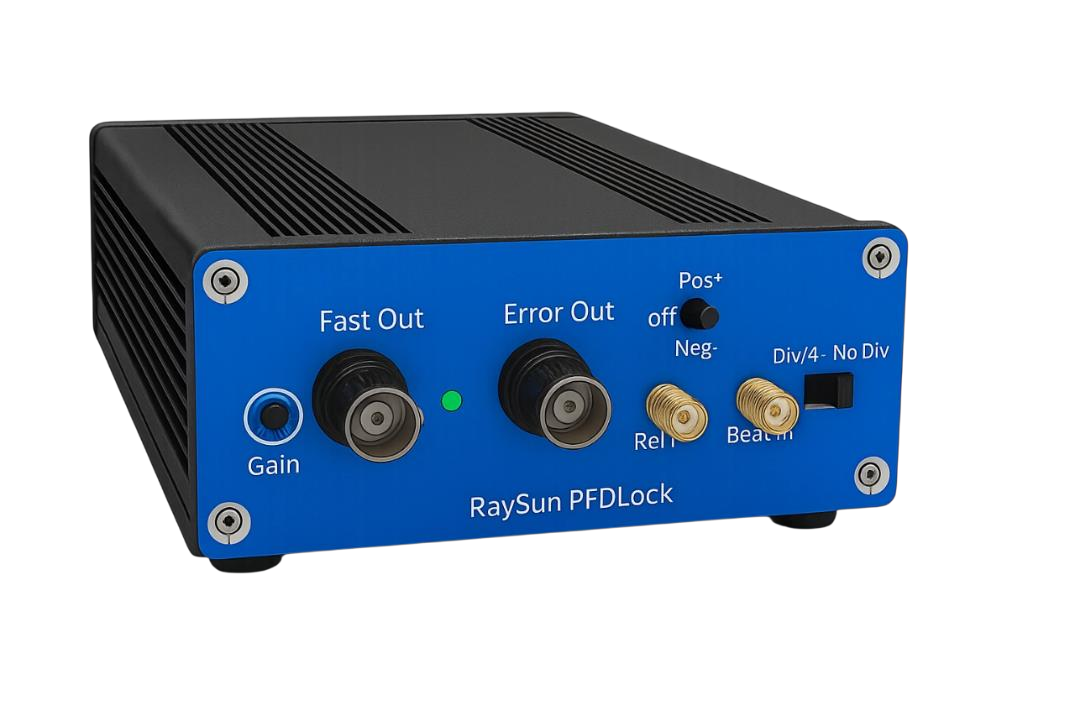

我们在做激光锁频方案选型时，经常遇到一个尴尬的情况：搭一套完整的 OPLL，要凑鉴相器、PID、滤波器、放大器好几台仪器，光是连线调试就能折腾半天。最近我们推出的这台 RS-PFD提供了一个集成务实的解法——把 PFD、误差滤波、快环放大全部集成在一台设备里，插上信号直接锁。
参数：指标
• 拍频输入频率范围 10 MHz–1.3 GHz（直通）/ 500 MHz–5.2 GHz（÷4 分频）
• 拍频输入功率范围 −2 dBm ~ +16 dBm
• 误差信号输出 ±1 V（高阻），二阶滤波，带宽 4 MHz
• 快环控制输出 ±5 V（高阻），电平 4%–100% 连续可调，极性可切换；默认角频率 0.8 MHz，增益上限 32 dB
• 供电 +12 VDC / 2 A
• 外形尺寸 161.8 × 106 × 40 mm（半宽 1U，可上架）
主要设计特点
• 频率范围可达 5.2 GHz，省掉一个预分频器
• 10 MHz–5.2 GHz 的输入范围，基本覆盖了主流激光外差实验的拍频频段。超过 1.3 GHz 的部分可使用板子上自带的÷4 分频
• Fast OUT（±5 V） → 接电流调制、EOM、AOM，负责高频噪声抑制，锁定带宽推到 MHz 级别
• Error OUT（±1 V，4 MHz 带宽） → 接示波器看锁定状态，或者进外部 PID 做慢环补偿长期漂移
• 内置两级超低噪声 LDO 线性稳压。对于锁相这种对相位噪声底噪敏感的应用，供电质量直接决定了能锁到什么程度
• 操作门槛低：前面板 Level 旋钮（连续可调 4%–100%）和一个 Gain Sign 拨杆（正/负极性切换）。接好信号→试极性→提增益，几步到位。
RS-PFD 的参数匹配度比较高的几个场景
• 原子分子物理实验：光钟、离子阱、量子门操作中的激光稳频与锁相
• 量子精密测量：外差干涉、重力仪/陀螺仪中的激光频率链路

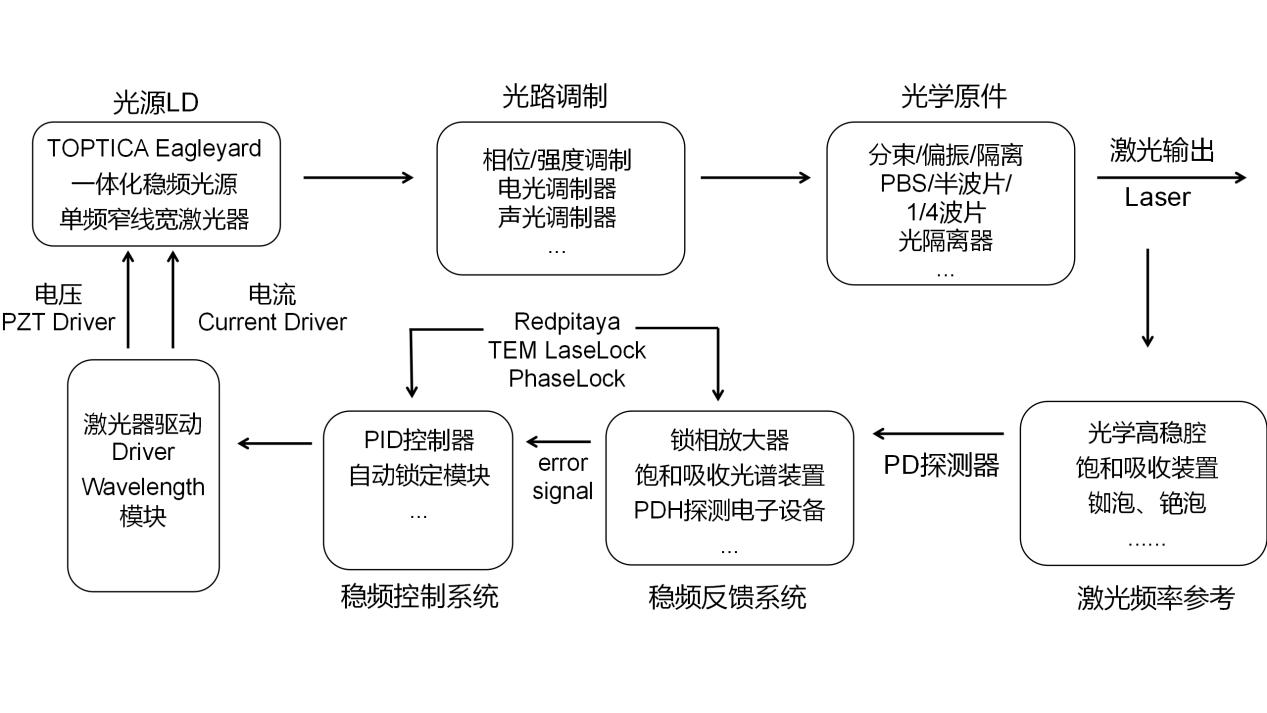

• 多波长光源合成：一台主激光器锁超稳腔，多台从激光器分别锁定到不同偏置频率——半宽 1U 的尺寸，多台并排上架也方便
• OPLL 教学实验：两台 DFB + 光纤耦合器 + RS-PFD + DDS，经典配置，适合研究生从原理到环路调试走一遍
注意事项
• 快环输出 ±5 V：驱动大部分电流调制端口够用，但如果致动器是压电陶瓷，可能需要额外加一级电压放大
• 输入功率下限 −2 dBm：弱拍频信号需要前级射频放大器
• 集成化的方便，但单台设备出问题会影响整条链路。实验连续性要求高的场景，建议备一套分立模块方案保底
小结
RS-PFD 希望能够解决做锁相实验的人痛点——连线多、调试烦、频率上不去——然后用一台设备把这些痛点逐个解决。参数扎实、操作简洁、价格也比凑一套分立方案更有优势。
目前我们作为RS-PFD的分销商之一，可以提供 RS-PFD 的样品演示和技术支持。如果有老师在做相关实验感兴趣，欢迎联系交流，也欢迎用过的同行分享实际使用体验。
