特点：极低相位噪声
超快速频率切换
稳定输出功率
极小外形尺寸
灵活指令支持
多样扫描模式
在线咨询

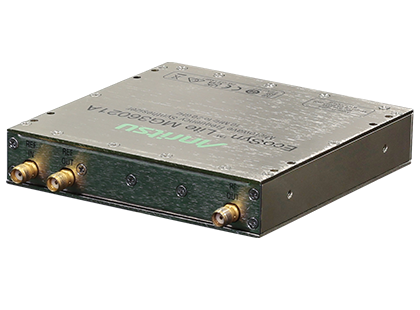

EcoSyn™ Lite MG36021A 是安立公司（Anritsu）推出的一款射频 / 微波频率合成器模块，可生成 10 MHz~20 GHz 范围内的连续波（CW）输出信号。产品凭借卓越的相位噪声性能、超快速切换速度及小巧的外形设计，成为仪器级信号源的理想选择，广泛适用于生产测试、便携式检测、射频 / 微波收发系统等场景。
典型应用
射频/毫米波组件与子系统生产测试
便携式功能快速测试信号源
上下变频器低相位噪声本振源（LO）
千兆级ADC/DAC与高速光系统低抖动时钟源
需快速切换的射频/微波子系统CW信号源
关键特性
极低相位噪声
超快速频率切换
稳定输出功率
极小外形尺寸
灵活指令支持
多样扫描模式
技术参数
参数类别 | 具体规格 |
频率范围 | 10MHz ~ 20GHz |
频率分辨率 | 0.001Hz |
单边带相位噪声 | 典型值-126dBc/Hz（10GHz频率，10kHz频偏） |
谐波抑制 | 标称值 -10dBc |
非谐波杂散抑制 | -60dBc |
频率切换时间 | 列表模式下<50us |
最大输出功率 | +18dBm（20GHz下） |
功率电平精度 | ±1.5dB |
参考信号输入/输出 | 10MHz |
输入电源 | +12V DC |
物理与接口参数
参数类别 | 具体规格 |
外形尺寸 | 4 英寸 × 4 英寸 × 0.8 英寸（长 × 宽 × 高） |

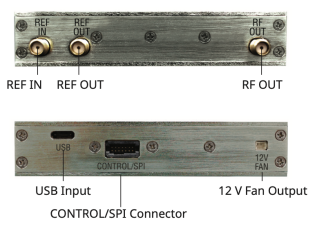

控制接口 | USB 接口、SPI 接口（通过 CONTROL/SPI 连接器） |
信号接口 | 参考信号输入（REF IN）、参考信号输出（REF OUT）、射频信号输出（RF OUT） |
散热 | 支持外接散热组件（可选配件） |
标准配件
配件型号 | 配件描述 |
40-187-R | AC/DC 电源适配器（含 1 米长 12 V 输出线缆） |
2100-43-R | 开发线缆 |
2000-1859-R | USB 3.0 Type-C 转 Type-A 线缆 |
可选配件
配件型号 | 配件描述 |
2000-2180-R | 散热组件套件 |
样机测试或订购，请联系我们。
安立公司是一家拥有120多年历史的创新通信解决方案供应商。公司的测试和测量解决方案包括无线、光通信、微波/射频和数字仪器，支持了系统以及研发、制造、安装和维护的解决方案。安立还为通信产品提供光器件和芯片。
