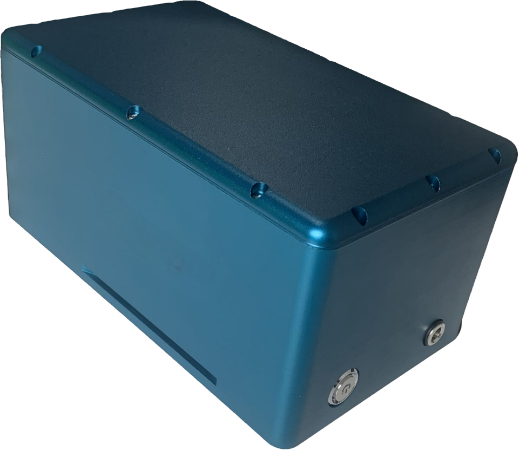

TR-Icelock是一款基于Red Pitaya FPGA定制开发的激光锁频控制器，内置了激光锁频控制应用程序“立宁”，可轻松实现激光频率扫描、调制、解调、伺服锁定等功能。

特点:

高性能成熟硬件平台：ZYNQ系列高性能 FPGA硬件平台

安全、易用：兼容主流的激光器控制器， 简洁易用UI界面

基于机器学习的调制和解调参数自动优化

选定误差信号自动锁频，抗噪声和抗抖动算法

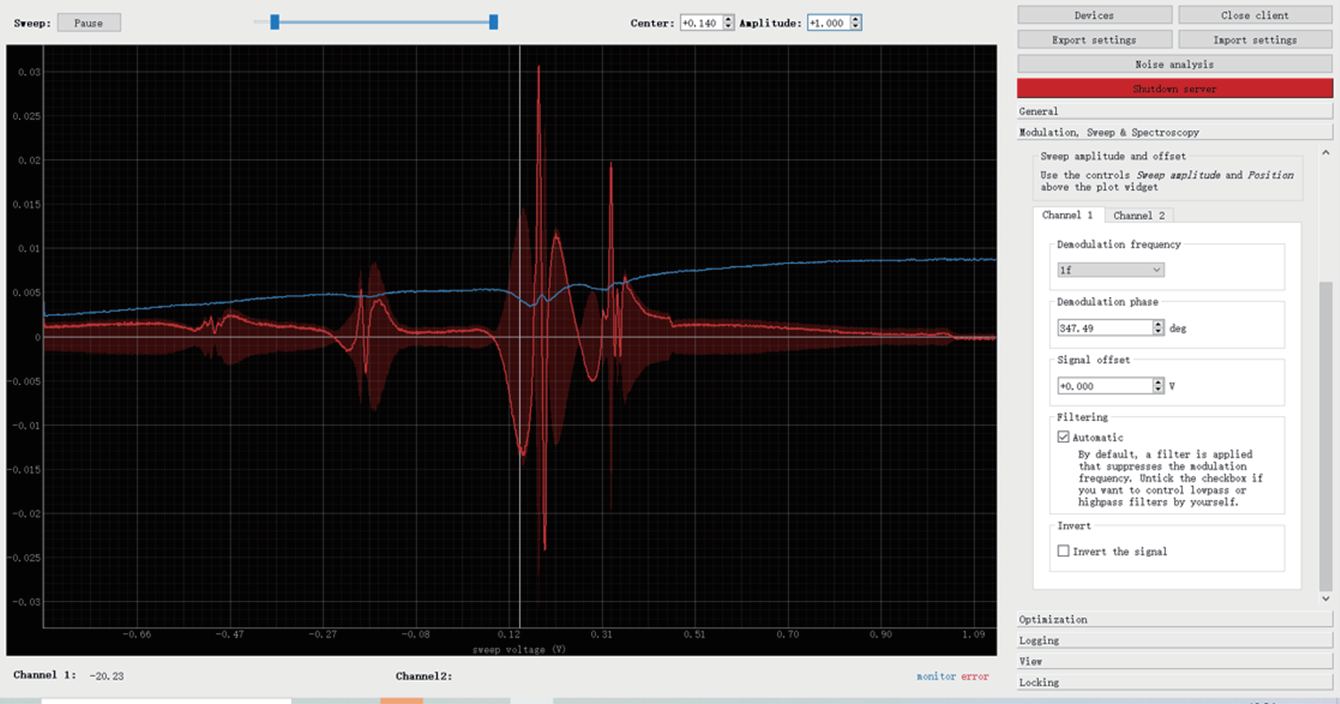

噪声分析功能，记录误差信号的功率谱密 度（PSD），用于分析锁定激光器的噪声并优化 PID 参数

内置高质量信号调理模块，可完美兼容主 流PD探测器

内置精密电压基准和偏置电压产生模块、 输出缓冲芯片，可支持压电陶瓷的直接驱动（10V）

应用：

激光光谱

激光冷却与陷俘

量子计算

时间和频率标准

量子精密测量

原子分子光物理实验

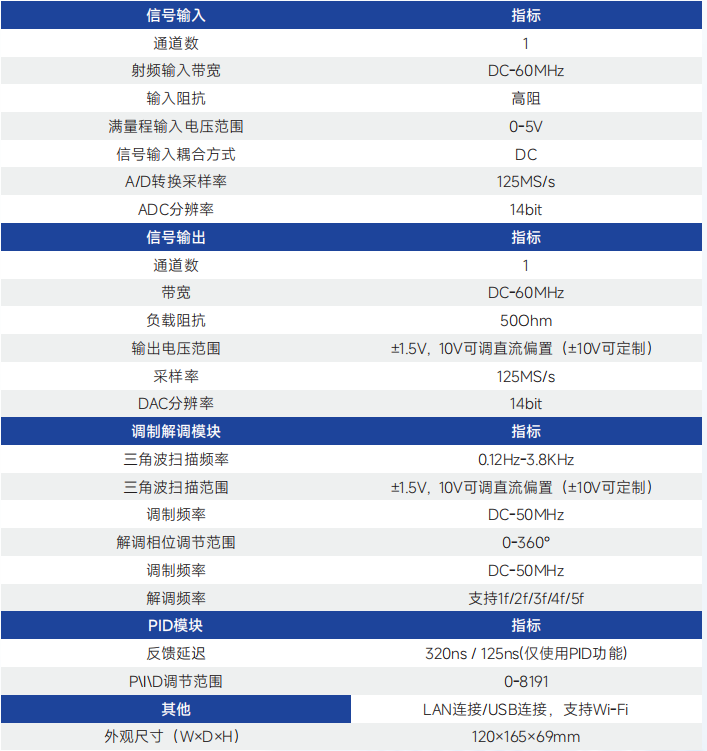

端口说明

PD in: 光探测器信号输入端，高阻，0-5V；

Ctrl Out: 控制信号输出端， 50欧阻抗， ±1.5V  ( ±10V可定制）， 10V可调 直流偏置，可驱动300mA电流容性负载；

Monitor：监测端口，复制Ctrl Out输出， 50欧阻抗；

SET offset：直流偏置设置，可调范围0-10V，配合按钮可选一键启用或断开 偏置电压；

Slow_i：可选慢反馈输出端口，当前为保留状态，未开放；

以太网接口；

USB接口：可连接Wi-Fi dongle；

供电：背部5芯专用供电接口和电源适配器。

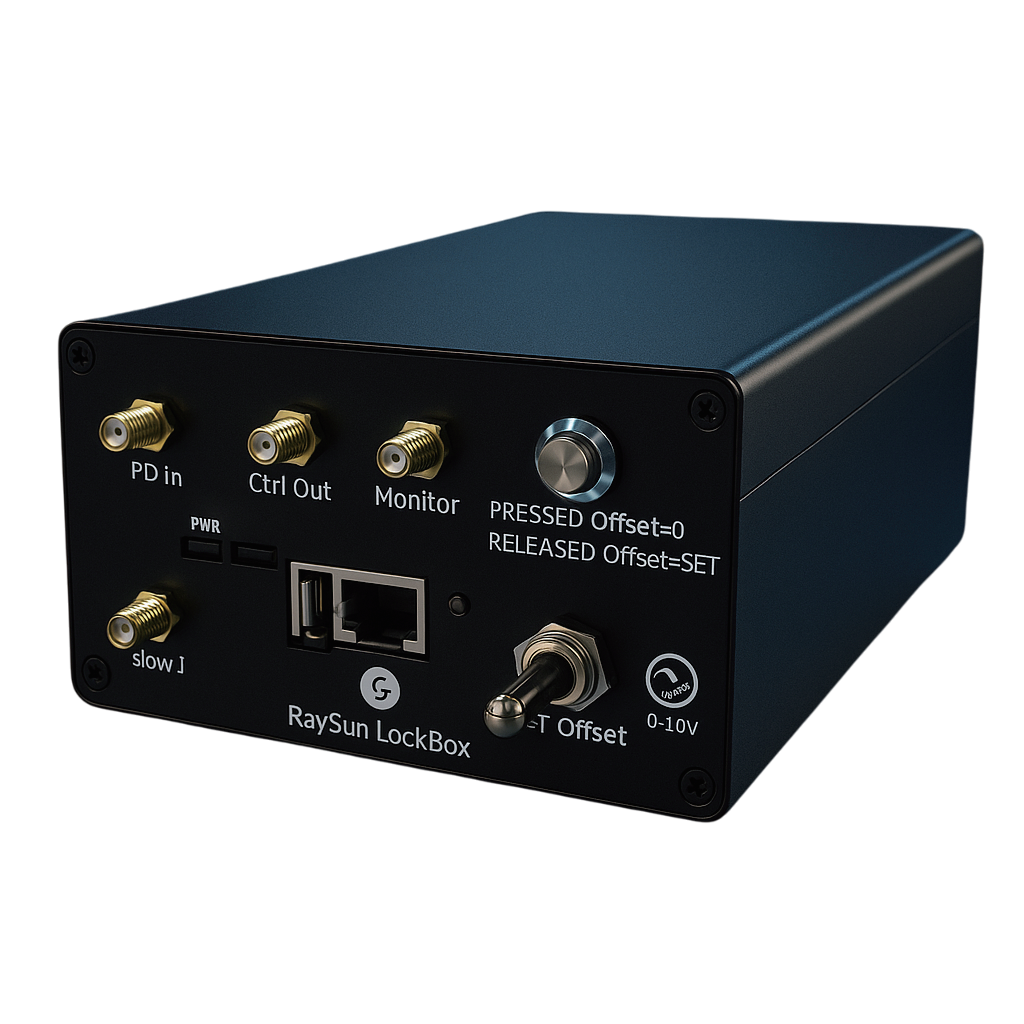

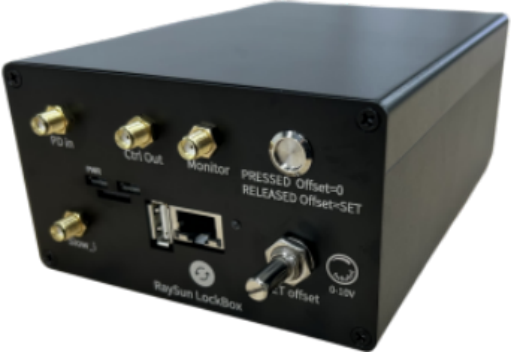

图  前面板示意图

外观尺寸

120×165×69mm（W×D×H）。
