一、产品概述

Proximion 色散模拟模块（DEM，Chromatic Dispersion Emulator）是一款专为测试评估环境设计的紧凑型机架式器件，核心基于Proximion专有连续波段技术，可在省空间的级联单元中精准模拟数万皮秒/纳米（ps/nm）的色度色散。该产品在选定带宽内提供连续滤波功能，插入损耗低于3 dB，且具备高输入功率耐受性，在测试评估关键参数上无任何妥协。

DEM 完全规避传统色散补偿方案的缺陷，具有可忽略的延迟（纳秒级）和几乎无非线性效应的优势，完美适配相干系统评估、直接检测系统测试等场景。通过级联多个模块，可实现相当于绕地球一周的色度色散模拟，为超长途相干网络测试、通信设备研发验证提供高保真的色散仿真环境，是提升测试评估结果可靠性的理想工具。

二、核心特点

1. 技术基础：采用Proximion专有连续波段技术，基于光纤FBG架构

2. 色散性能：

  - 选定范围内连续色散覆盖，每模块支持10,000 ps/nm色散

  - 可级联至250,000 ps/nm，满足超长途场景模拟需求

  - 支持C波段或L波段选择，适配不同测试需求

3. 适配特性：支持平坡或斜率匹配设计，可完美模拟任意给定光纤类型的色散及色散斜率特性

4. 关键优势：

  - 超低损耗，仅为传统DCF方案的一小部分，优化系统测试灵活性

  - 无延迟（纳秒级），较DCF（微秒级）方案大幅降低链路时延

  - 无非线性效应，耐受高光功率，即便在传统网络最高功率水平下也不引入性能劣化

5. 结构设计：机架式安装，紧凑省空间，支持多模块级联扩展

6. 兼容性：信道宽度与调制格式无关，适配相干系统与直接检测系统测试

三、适用领域

    •     相干系统测试与验证

    •     通信设备测试与测量中的色散仿真

    •     超长途相干网络性能评估

    •     实验室测试环境搭建

    •     通信技术研发中的色散场景模拟

    •     光传输系统可靠性测试

四、技术参数

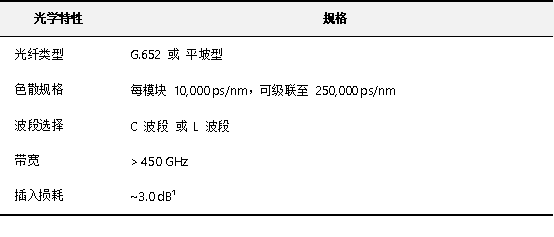

（一）光学参数

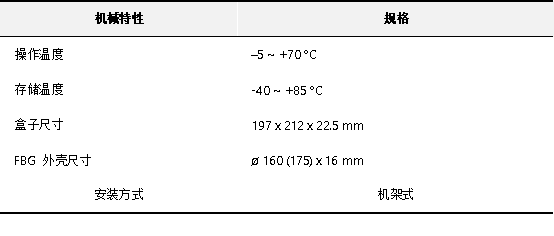

（二）机械参数

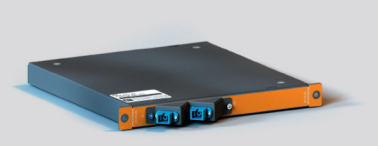

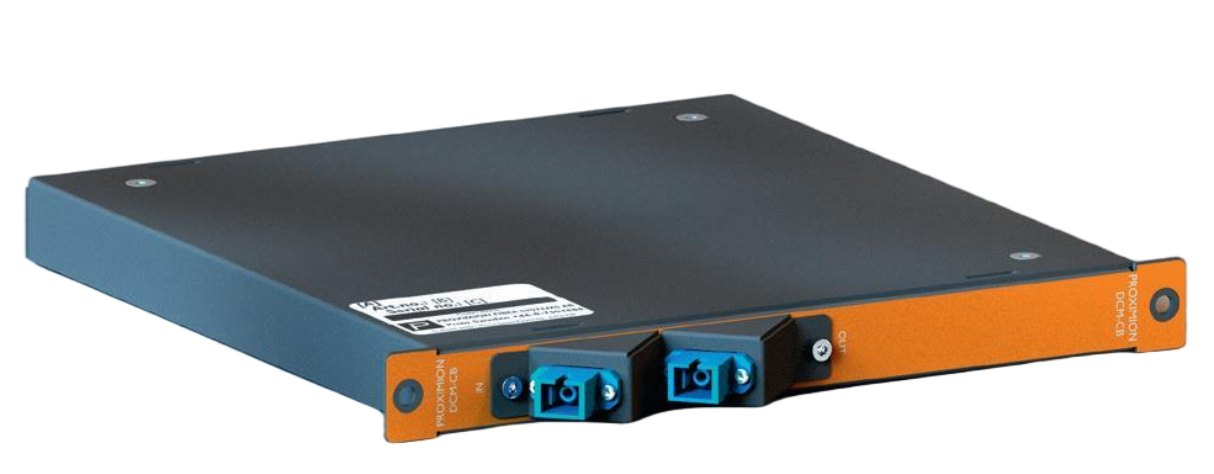

色散模拟模块实物图

五、相关测试数据

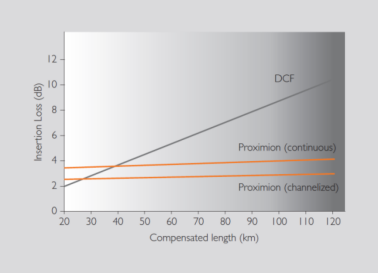

插入损耗与补偿距离的相关关系

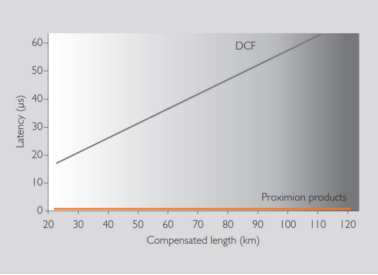

时延与补偿距离的相关关系

原厂介绍

Proximion总部位于瑞典斯德哥尔摩基斯塔，专注于光纤通信核心器件的研发与生产，以专有FBG技术为核心，打造色散补偿、色散模拟等高性能产品，为全球通信运营商、设备厂商及科研机构提供测试与网络部署解决方案。公司凭借前沿的技术研发能力与严苛的品质控制标准，成为高比特率、长距离通信测试领域的标杆企业。
