TR-UNPS-01是一款即插即用的超低噪声电源模块，支持多路直流输出，可提供高电流和高功率，同时保有极低的纹波和噪声表现。其设计以科研和精密仪器应用为核心，提供高洁净电源环境，适用于对电源噪声极为敏感的测量和控制系统。
特点
三路输出设计：可同时提供 +3.3 V、±5 V、±15 V（默认配置，支持定制电压）
超低纹波噪声： 2.8–14 µV RMS（0.1 Hz – 50KHz）
短路保护功能：对每一路输出均具备保护机制
电压精度优异：输出稳定度 ±1 %（典型值）
标准DB9 接口：方便与实验室仪器快速连接
LED 状态指示：每路输出配备状态指示
应用
高精度光学/激光系统电源
精密电子测量仪器供电
量子测量、物理研究设备供电
实验室低噪声电源
项目 | 参数 |
输出电压 | +3.3 V、±5 V、±15 V（默认配置，支持定制电压） |
输出电流 | 500 mA （+3.3 V） 200 mA (±5 V、±15 V) |
总功率 | 空载功率6W，最大功率20W |
纹波噪声RMS | 2.8–14 µV（0.1 Hz – 50KHz） |

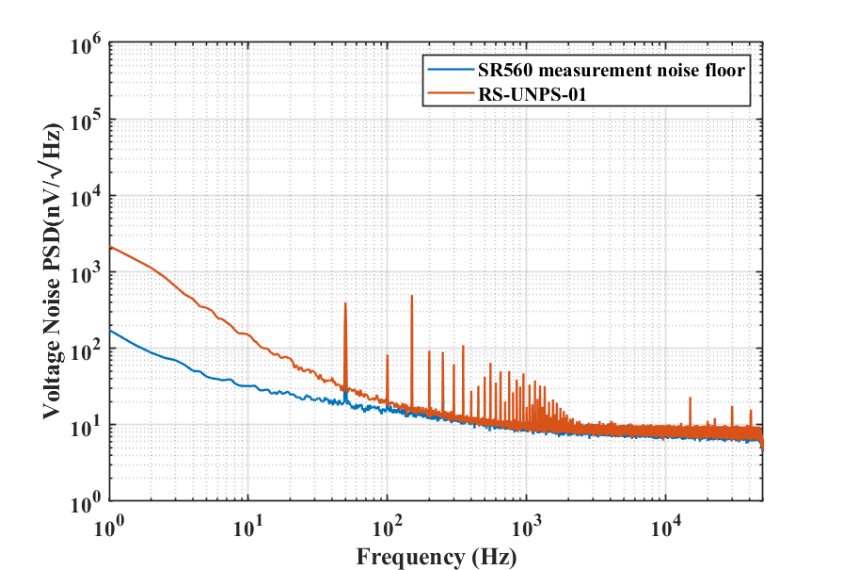

PSD噪声 | |
电压精度 | 1% @-5V |
短路保护 | 输入输出短路保护 |
输出接口 | DB9(母头，female) |
测试条件：普通实验室工作间测试环境，SR560（Stanford Instruments，斯坦福仪器）作为前置放大器，放大倍数104， USB-4431（National Instruments）采集卡采样。
端口说明

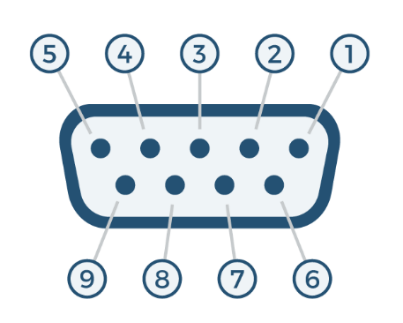

电源输出端口定义图
序号 | 定义 | 序号 | 定义 |
1 | +3.3V | 6 | GND_+3.3V |
2 | +5V | 7 | GND_+5V |
3 | -5V | 8 | GND_±15V |
4 | +15V | 9 | GND_ETH |
5 | -15V | / | / |

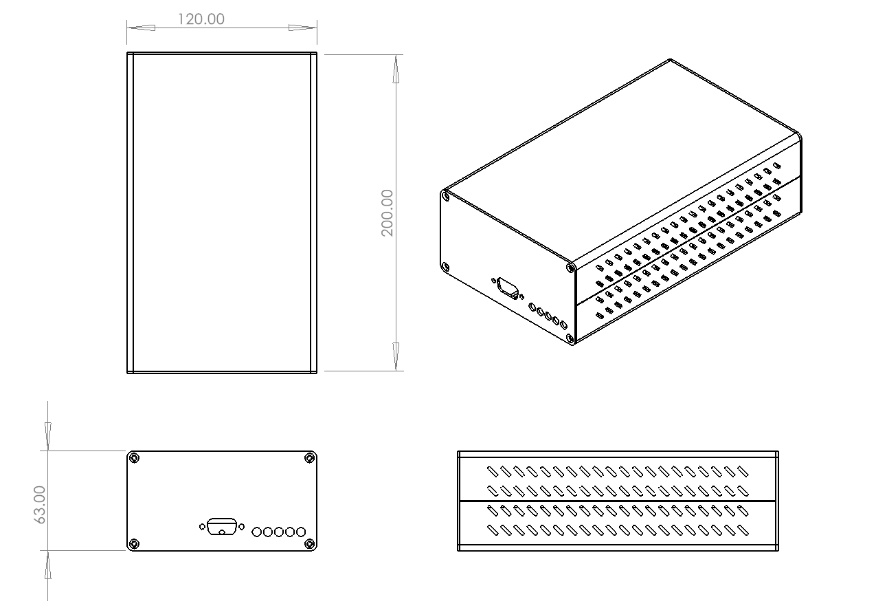

外观尺寸
供电
本设备电源接口为标准IEC-C14插座，通过220V市电供电。
