品牌：美国Mini- Circuits
特点：高功率输出，可达 5W
低电流消耗，典型值 1.7A
高三阶交调截点（IP3），典型值 +44 dBm
宽工作频率范围，700 - 2200 MHz 可用
全 CW 输出功率下，输出负载开路或短路时不会损坏
在线咨询
产品概述
•型号：ZHL-5W-2G-S+、ZHL-5W-2GX+
•产品类型：同轴高功率放大器
•阻抗：50Ω
•输出功率：5W
•工作频率范围：800 - 2000 MHz（实际可用范围：700 - 2200 MHz）
•符合标准：RoHS 合规
产品特点
•高功率输出，可达 5W
•低电流消耗，典型值 1.7A
•高三阶交调截点（IP3），典型值 +44 dBm
•宽工作频率范围，700 - 2200 MHz 可用
•全 CW 输出功率下，输出负载开路或短路时不会损坏
应用场景
•蜂窝通信（Cellular）
•个人通信网（PCN）
•全球移动通信系统（GSM）
•工业、科学和医疗领域（ISM）
•实验室测试（Lab Test）

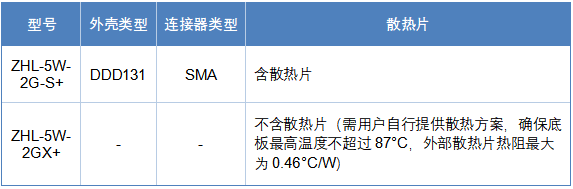

型号差异

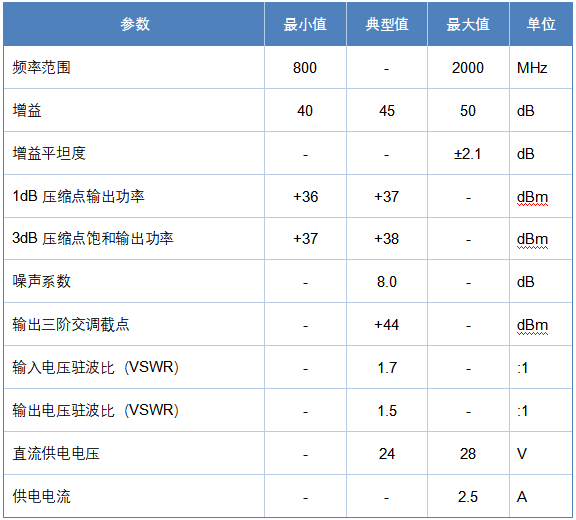

电气规格
注
1.电源启动时需能提供 3A 电流。

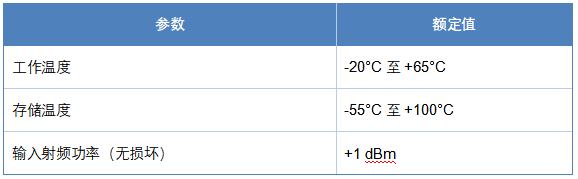

绝对最大额定值
警告
超过上述任何极限值可能导致产品永久性损坏。

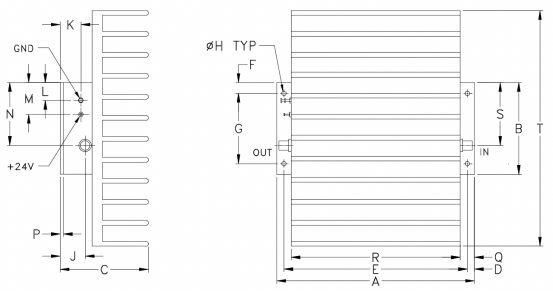

外形尺寸（单位：英寸/毫米）

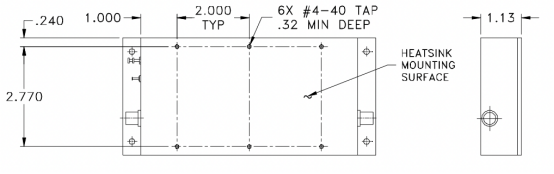

安装信息
无散热片型号外形

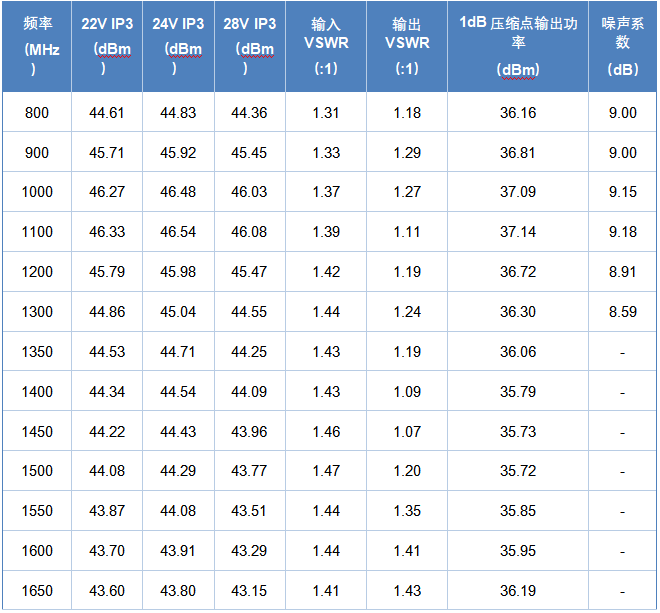

典型性能数据（24V 供电）

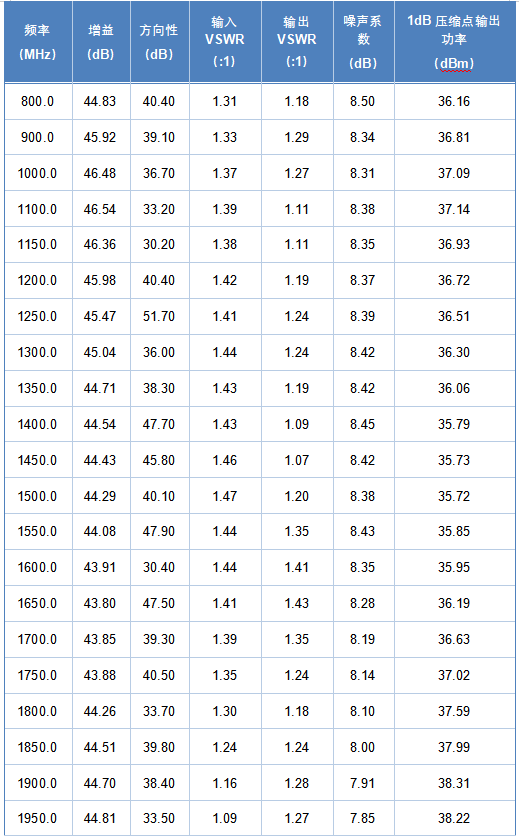

频率特性数据（一）

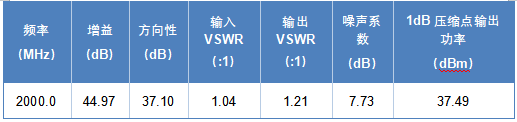

频率特性数据（二）

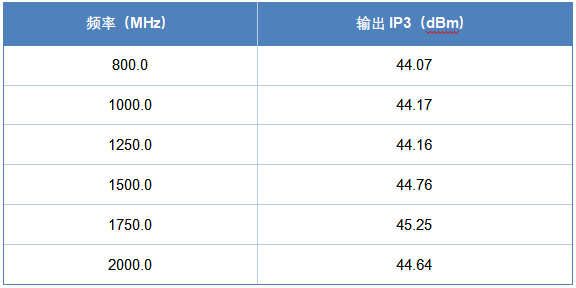

输出三阶交调截点（24V 供电）

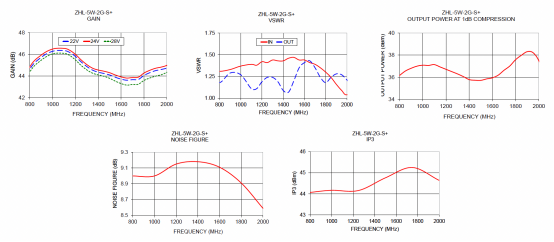

典型性能曲线说明
外壳与环境规格
外壳信息
1.外壳材质：铝合金
2.外壳表面处理（RoHS 合规型号）：无铬或三价铬基的透明化学转化涂层
3.散热片表面处理（带散热片型号）：黑色阳极氧化

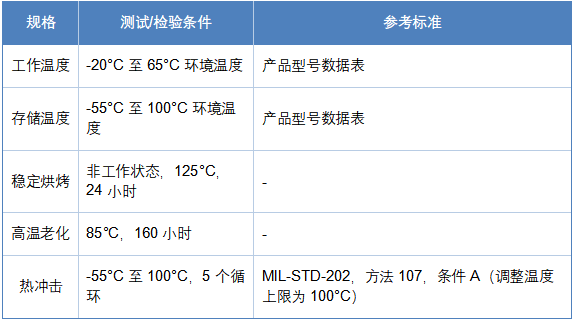

环境规格
Mini-Circuits是美国纽约的射频微波元件制造商，成立于1968年，专业研发覆盖DC-50GHz频段的射频器件，产品包括放大器、滤波器、混频器、衰减器等，应用于无线通信、医疗电子、汽车毫米波雷达及自动驾驶系统 ，其全球生产基地分布于北美、以色列、马来西亚、印度等地。
