产品概述

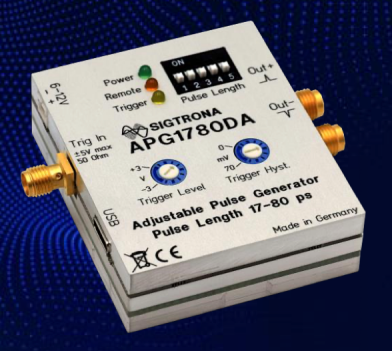

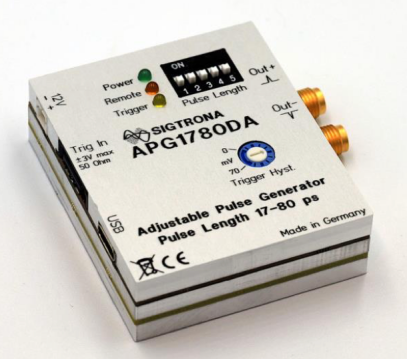

Sigtrona APG1780DA 系列是一款数字可调电子脉冲发生器，具备高精度脉冲控制能力。该系列包含两个型号：APG1780DA-SMA 采用单端触发输入，APG1780DA-DIFF 采用差分触发输入，可满足不同场景下的高速信号触发需求。设备支持独立操作与远程控制，体积紧凑且功耗低，适用于多种高精度测试与调制场景。
核心特性
1.数字可调脉冲宽度：17–80 ps，以 3 ps为步长调节。
2.触发速率：大于 2GHz，支持 1Hz 至 72MHz 内部触发生成。
3.触发配置：单端触发（±3V 可调触发电平）或差分触发（低抖动、高抗干扰性），均带可调滞后功能。
4.控制方式：通过前面板独立操作，或经 USB 接口远程控制。
5.供电与功耗：USB 供电为主，可选外部供电，功耗仅 3.2W。
6.接口规格：两个互补 2.4mm 输出接口，输入输出均为直流耦合。
7.脉冲幅度：50Ω 负载下，25 皮秒时典型值 450mV，20 皮秒时 300mV。
8.扩展选项：可根据需求提供电光调制器（EOM）驱动放大器。
9.紧凑尺寸：60×50 毫米，节省安装空间。
脉冲参数详情
• 25.5 皮秒脉冲：幅度接近 400mV，波形稳定。（图1）
• 19 皮秒脉冲：幅度约 300mV，兼顾窄脉宽与输出强度。（图2）
• 17 皮秒脉冲：幅度 175mV，实现超窄脉冲输出。（图3）
• 71 皮秒脉冲：幅度大于 400mV，具备 “平顶” 特性，能量输出稳定。（图4）

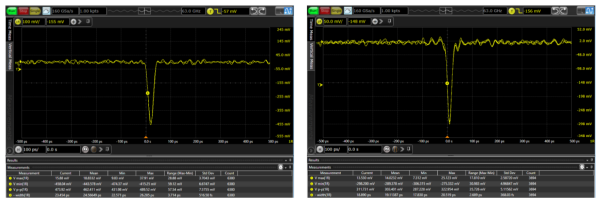

图1（左）图2（右）

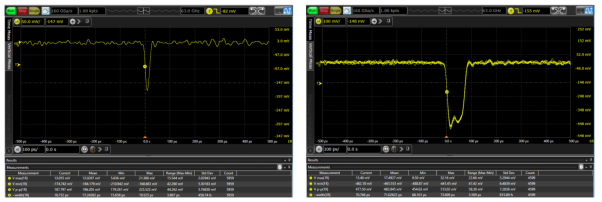

图3（左）图3（右）
产品型号差异
适用场景
• 电光调制（EOM）实现光脉冲调制。
• 高带宽模拟系统的响应函数表征。
• 自动化测试设备（ATE）集成应用。
