产品概述

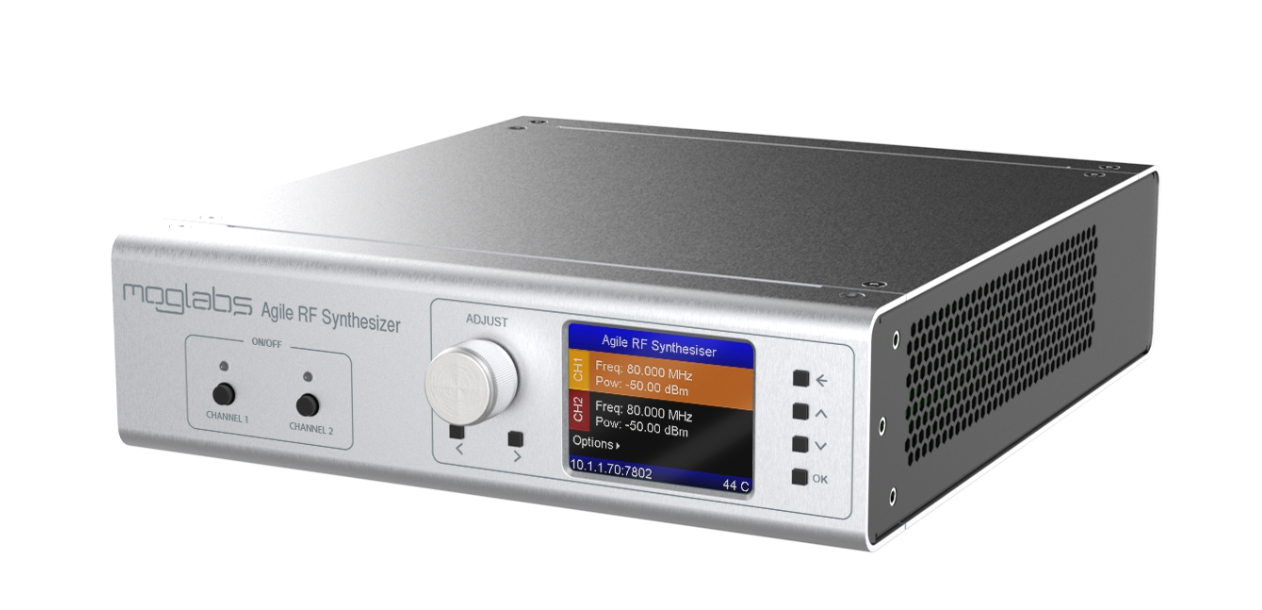

MOGLabs XRF 敏捷射频合成器提供两路独立或可同步的敏捷射频频率合成通道，配备大功率输出驱动器。每路通道在 4W 功率下频率范围为 20 至 400MHz，低功率模式下频率范围可扩展至 15kHz 至 400MHz。设备支持通过前面板旋钮或计算机接口控制频率和功率，每路通道配备两个外部模拟输入，可实现 10MHz 带宽的调频（FM）/ 调幅（AM）/ 调相（PM）功能，内置 PID 伺服反馈用于激光噪声抑制或频率锁定。计算机接口（10/100 以太网和 USB）支持全参数控制、高级表格序列控制及状态监测，超快数字输出可与表格序列同步独立控制。

特点

核心特性

    •    两路射频通道，支持独立工作或同步运行

    •    用于强度稳定或激光频率锁定的PID控制

    •    用于复杂测序的表格模式，步长时间低至 16ns

    •    高输出功率，单通道最高可达 + 36dBm

    •    宽频率范围，4W 功率下 20–400MHz，低功率模式扩展至 15kHz–400MHz

    •    10MHz 高调制带宽，支持 AM、FM 及调相功能

    •    极低的相位噪声

    •    射频功率输出监测与保护机制

    •    来自TTL的快速射频关闭（<50ns）

    •    外部数字输入，支持快速开关与触发控制

    •    16 路高速数字 IO，适配表格序列控制

    •    可自主执行复杂的频率 / 功率 / 相位序列

    •    配备外部同步时钟输入

    •    两路模拟输出接口

    •    坚固的开路与短路保护设计

    •    以太网和 USB 双通信接口

    •    基于简单文本指令的强大 API

应用场景

    •    声光调制器（AOM）驱动

    •    噪声抑制或激光频率锁定

    •    精密量子比特控制

    •    激光冷却、俘获与光谱分析

    •    玻色 - 爱因斯坦凝聚研究

    •    量子光学：压缩光相关应用

    •    电磁透明与慢光研究

    •    时间与频率标准校准

详细技术规格

射频特性

模拟输入 / 输出

数字输入 / 输出

表格模式

计算机接口

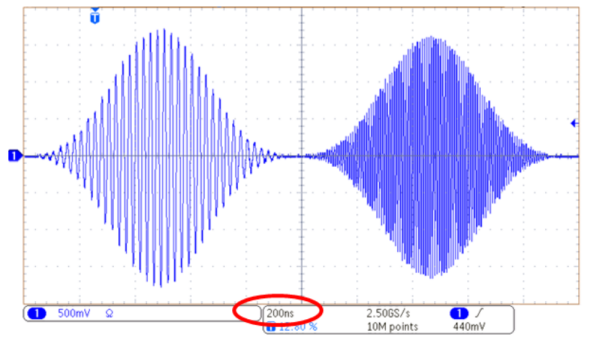

图1 自主表模式执行

XRF 包含“表模式”功能，可用于自动执行指令，例如脉冲序列的生成。

XRF 能够以 1 微秒的间隔更新射频输出的幅度、频率和相位，并且还包含一种额外的“高级”表模式，该模式可以以 16 纳秒的间隔更新一个参数，从而实现平滑的脉冲整形。

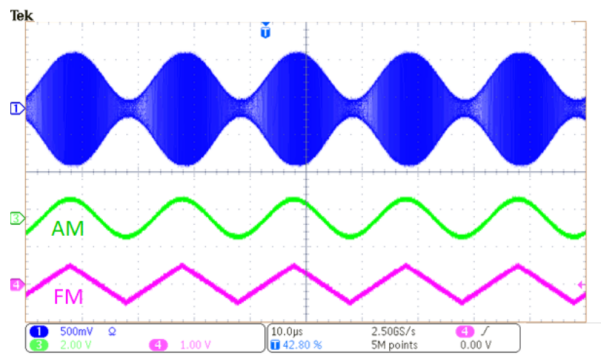

图2 高速双参数调制

XRF每个通道提供两个模拟输入用于调制（调幅/调频/调相/比例-积分-微分）。

单个参数的调制可实现10MHz的-3dB带宽，而同时调制（例如调幅+调频）时，第二个参数的更新速率可达1MHz。

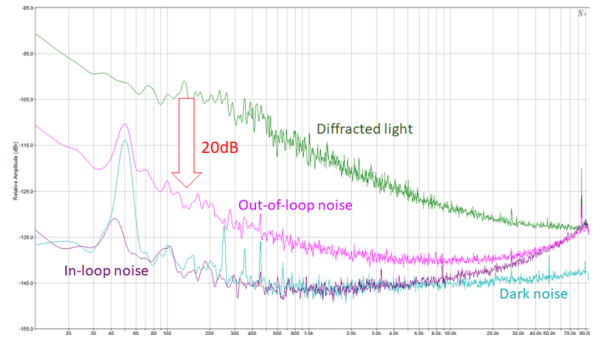

图3 PID强度稳定/噪声抑制

XRF配备了内置的PID控制器，能够自动调节射频振幅，以稳定衍射光束的强度并抑制强度波动。

我们在应用说明中提供了关于设置和优化强度稳定实验的指导。

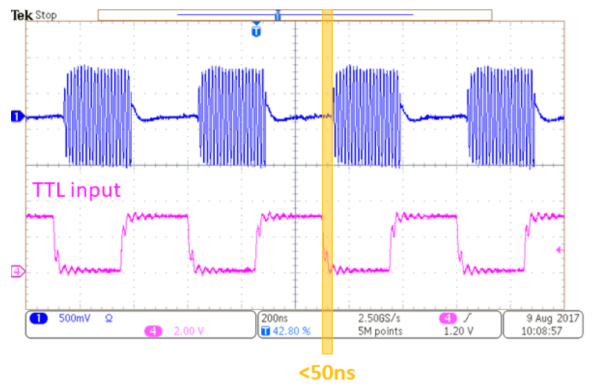

图4快速TTL控制和脉冲生成

每个通道都可通过外部TTL输入进行控制，从而在极短的时间内（从输入到输出不到40纳秒）开关射频。这实现了快速脉冲生成

16通道数字输入/输出

XRF内部的FPGA与一个16通道的数字输入/输出组相连，用于与其他设备进行接口连接。这些输出可以在表格模式下同时驱动，从而能够生成复杂的脉冲序列或用于时间关键型同步的触发信号。

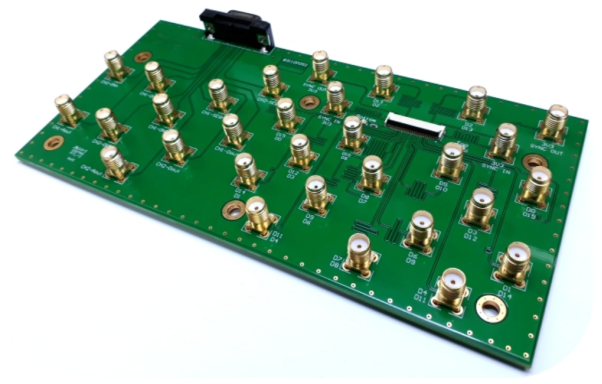

XSMA breakout板（如图所示）提供了便捷的SMA连接器，用于与该设备的多个通道进行接口连接。

尺寸与电源
