产品概述

FiberLock 是一款单模光纤自动耦合设备，可在数秒内完成单模光纤耦合设置，具备自动多维跟踪功能，能补偿热漂移与机械漂移，便于耦合光学器件的优化调节。其搭载的 NoiseEater 模式可有效抑制强度波动，同时支持耦合效率与强度的 3D 可视化展示及数据记录功能，操作便捷且性能稳定。

工作原理

通常情况下，单模光纤耦合是一项耗时的工作，需要进行亚微米精度的机械定位，且必须使用具备极高长期稳定性的昂贵移动或倾斜单元。

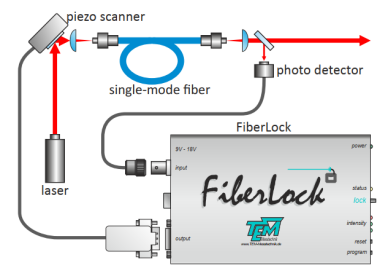

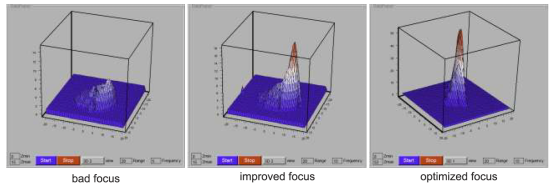

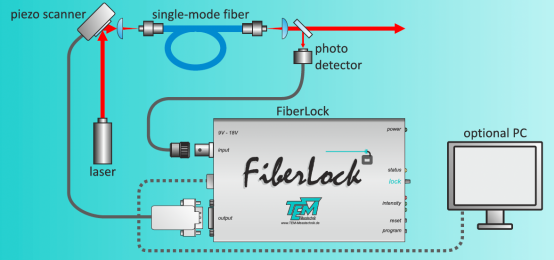

而借助 FiberLock，激光束可通过特殊的压电致动器进行二维扫描，扫描频率高达千赫兹级别，扫描范围可达数百微米。光纤传输的光信号由光电探测器接收，随后在电脑上以 3D 视图的形式实时显示。因此，用户可对耦合过程进行实时监控与优化，例如通过移动或倾斜聚焦光学器件来调整耦合效果。这种三维展示的耦合轮廓可从任意方向查看，方便用户全面掌握耦合状态。

锁定功能（Lock）

一旦检测到强度峰值，FiberLock 可通过扫描角度的小型圆形调制及二维锁相调节器，将压电扫描仪锁定在耦合效率最高的位置。锁定状态下，其他自由度（如焦距）可快速、便捷地进行“实时”优化。

NoiseEater 模式

除了锁定最大强度外，FiberLock 还能通过持续调整光纤耦合质量来平滑强度波动。该模式下，扫描仪的圆形调制会转换为沿测地线轨道运行，从而抵消由光纤耦合或光路中其他位置引入的所有强度噪声。

在锁定状态下，用户可根据不同的噪声环境和光束形状，调整调节器增益以及调制圆的大小和形状。扫描仪位置显示功能和强度图表记录仪让这些后续调整操作更加简便。强度阈值可控制 FiberLock 正面的 LED 指示灯，确保无需连接电脑也能轻松操作。

核心组件

控制电子设备

FiberLock 电子设备采用紧凑设计，集成了所有必要的电子元件：

    •输入放大器：增益可调，可稳定处理宽范围信号（0 - 10V 电压输入或跨阻输入）。

    •压电放大器：快速响应，标准致动器适配 ±30V 电压，可根据需求提供 0 - 150V 等其他电压规格。

    •32 位微控制器：负责信号处理，包括扫描发生器、两个锁相调节器、3D 显示数据处理及 USB 通信功能。

软件（Kangoo）

一款功能全面的控制程序，具备以下特性：

    •可视化展示所有微控制器参数。

    •记录强度值随时间变化的数据。

    •支持二维扫描与三维数据可视化。

    •完全可编写脚本。

    •兼容 Windows 7、Vista、XP、2k、9x 系统（可通过 Wine 软件在 Linux 系统上运行）。

    •支持与微控制器进行纯文本通信，便于与其他控制软件轻松集成。

光机组件

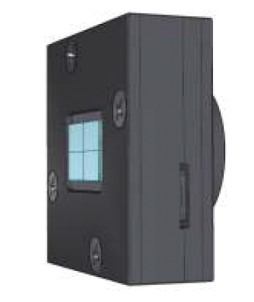

BeamScan LV（标准二维致动器）

    •扫描角度大（约 25 毫弧度）。

    •速度中等（约 1 千赫兹）。

    •反射镜尺寸：10×15 毫米。

    •低压运行（±30V）。

    •可安装在标准 1 英寸或 25 毫米反射镜支架上。

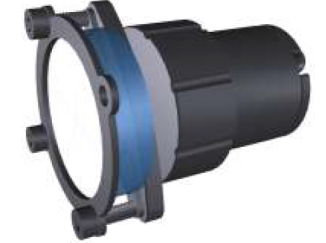

BeamScan 1-inch（高速二维致动器）

    •扫描角度中等（约 2 毫弧度）。

    •速度快（最高可达约 10 千赫兹）。

    •高压运行（0 - 150V）。

    •适配标准 1 英寸或 25 毫米支架，反射镜尺寸灵活可选。

我们提供适用于光学应用的多种致动器，均可轻松与 FiberLock 电子设备搭配使用，同时也可根据客户需求定制设计。如需了解详情，请联系我们。

技术参数

尺寸

    •控制电子设备：170×130×35 毫米，适用于安装在光学平台上。

    •BeamScan LV 压电致动器：40×40×20 毫米（适配 1 英寸反射镜支架），反射镜尺寸 10×15 毫米。

接口

    •通信协议：USB。

    •指令格式：纯文本 ASCII 指令，内置脚本语言，含可视化与测量软件（支持用户定制化调整），可根据需求提供 LabView 虚拟仪器。

FiberLock 控制单元

    •控制器：AVR32 控制器。

    •电源供应：9 - 18V 直流电源适配器，1.5A。

    •功耗：＜30W（典型值 10W）。

    •输入通道数：1 个（带电压或电流前置放大器）。

    •压电驱动器输出数：2 个（±30V 或 0 - 120V）。

原厂介绍

TEM Messtechnik GmbH公司位于德国的一家创新型技术研发公司，专注于转化科研成果和理念在实际中的应用。多年来，公司深植于基础理论和创新理念，多个国家和研究机构采用TEM提供的解决方案。公司发展过程从理念衍生到产品生产解决方案，包括客户定制产品，在电子元件，模拟和数字方案，OEM板块，模块化系统或独立装置等方面不断取得新进展。TEM产品主要集中在激光电子，光学测量技术，激光控制，自动化和数据记录与处理，是科研及工业领域的一线厂商。
