核心亮点

    •饱和功率达15W，带宽覆盖600至4200MHz

    •高增益，典型值46dB

    •具备外壳高温保护、反极性保护及短路/开路保护功能

    •输出端可承受短路和开路状态，同时持续输出高达10W功率

应用场景

    •高功率测试设备

    •老化测试装置

    •通信系统

    •雷达系统

注：图片为示意图，仅供参考

+符合RoHS标准  后缀“+”表示产品符合RoHS标准，相关测试方法和认证资质详见官网

产品概述

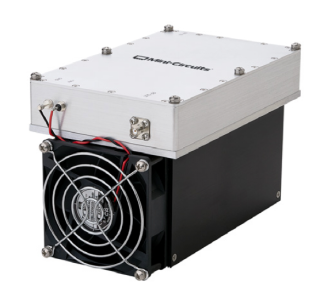

ZHL-15W-422+ 是一款A类高功率放大器，在600至4200MHz频段内可提供15W饱和功率，适用于各类高功率测试装置，以及通信、雷达等多种应用场景。该放大器采用坚固耐用的设计，具备无条件稳定性，并内置反极性保护、短路/开路保护及过热保护功能。输出端可承受短路和开路状态，同时持续输出10W功率。放大器采用坚固的铝合金外壳封装，尺寸为4.3×6.7×1.2英寸（约109.22×170.18×30.48mm），配备SMA连接器，可选装散热片和风扇以辅助散热。

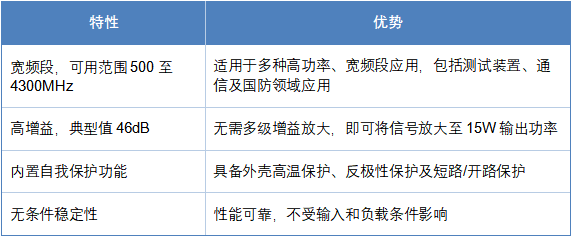

核心特性

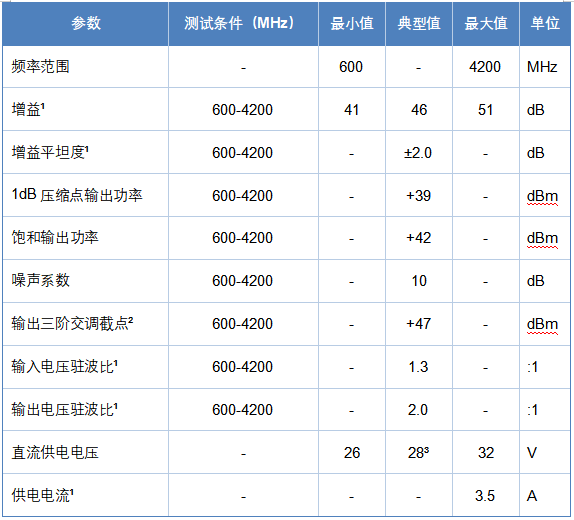

电气规格（环境温度25℃）

▲不含散热片和风扇。用户需自行配备其他散热装置和散热方案，将底板最高温度限制在85℃，以确保产品正常工作。参考标准：用户外接散热片的热阻最大不得超过0.3℃/W。

1.小信号输入功率，典型值-50dBm；

2.双音信号，每音27dBm，间隔1MHz；

3.推荐工作电压，电源启动时需能提供4A电流。

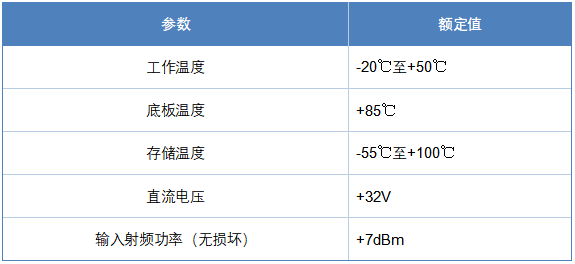

绝对最大额定值

注：超出上述任何极限值可能导致产品永久损坏。

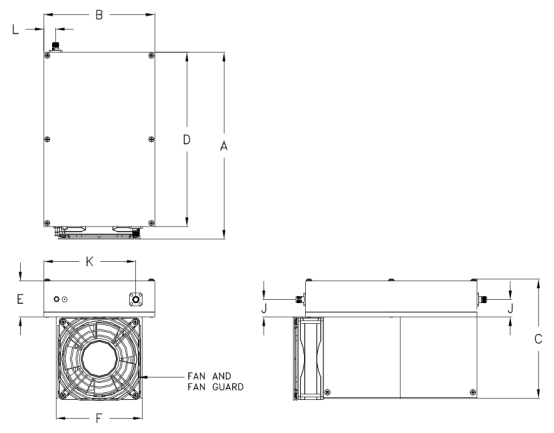

带散热片型号的外形图

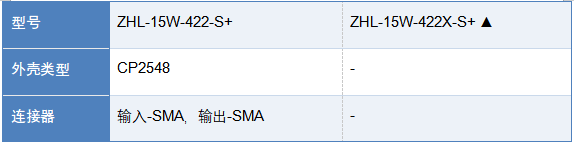

不带散热片型号的安装信息

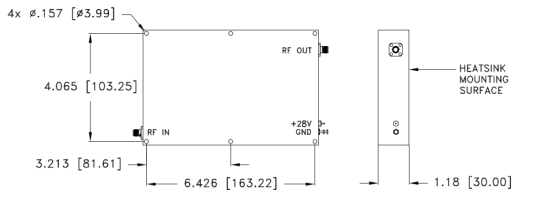

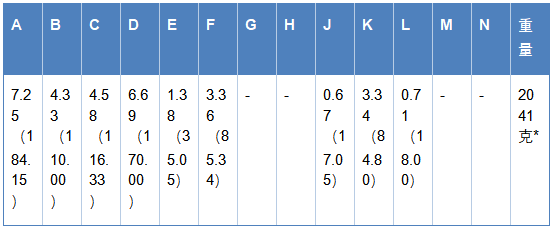

外形尺寸（英寸/毫米）

*不带散热片时重量为880克

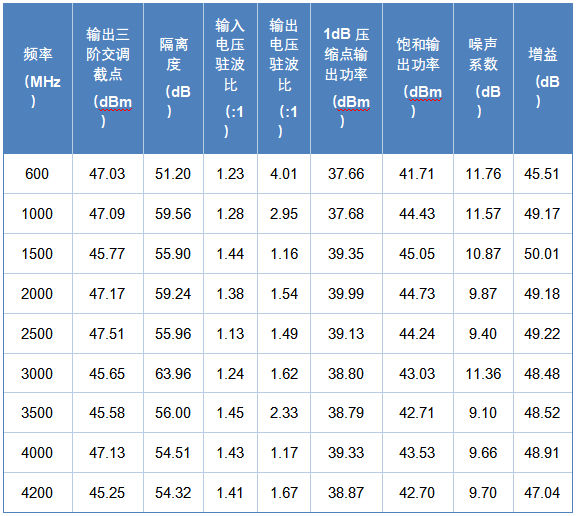

典型性能数据/曲线（供电电压28V）

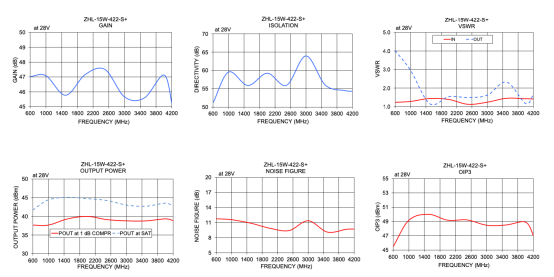

性能曲线对应说明

原厂介绍
