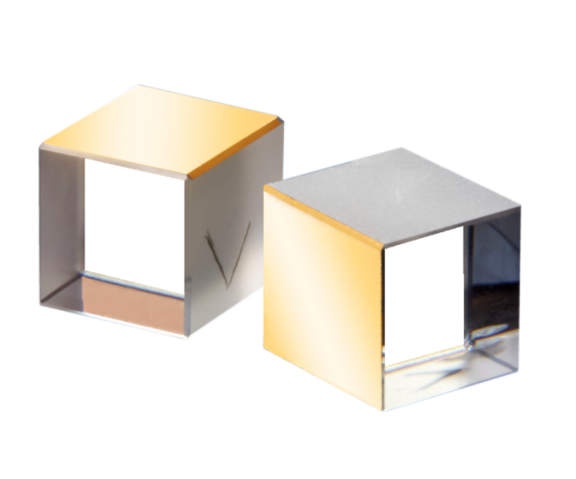

一、产品概述

电光RTP（磷酸钛氧铷）晶体主要用于双折射补偿方案中，因此需要成对匹配的晶体，这些晶体具有一系列优势：

   •    不吸湿

    •    高电光常数

    •    良好的消光比

    •    无压电或热电效应

    •    可安装为RTP调Q开关或RTP脉冲选择器

二、核心特点

    •    无吸湿性，无需特殊防潮处理，适应多种使用环境。

    •    电光系数大，能高效实现电光转换相关功能。

    •    消光比表现优异，标准值可达 25dB 及以上，定制化需求下可达到 30dB 及以上。

    •    无压电或热释电效应，避免相关效应对使用造成干扰。

    •    抗静态高压长期稳定性强，在高压环境下长期使用无性能衰减。

    •    光轴定向精度高，便于安装调试时的对准操作。

    •    增透膜激光损伤阈值高，1064nm 波长、10ns 脉冲条件下，损伤阈值＞10J/cm²。

    •    支持 Z 面镀金电极定制，可满足特定应用场景需求。

三、应用领域

    •    超快激光系统中的脉冲选取

    •    用于航天和国防的调Q激光器。

四、关键技术参数

（一）物理规格

    •    通光孔径：最大可达 15×15mm²

    •    标准长度：5mm、7mm、10mm、12.5mm，支持定制其他长度

    •    平面度：633nm 波长下＜λ/10

    •    波前畸变：每块晶体在 633nm 波长下＜λ/8

    •    平行度：最低可达 5 角秒

    •    垂直度：最低可达 5 角分

    •    X 轴与 Z 轴定向精度：优于 0.1°

    •    体吸收：1064nm 波长下＜100ppm/cm

    •    表面划痕与麻点：＜2/1

（二）性能参数

    •    静态半波电压：1450V（测试条件：波长 1064nm）

    •    消光比：32dB（测试条件：波长 1064nm）

    •    高压稳定性：8kV/cm 电压下持续 500 小时无性能衰减；不同电压等级（500V-2400V）、累计 812 小时测试中，透射性能衰减可忽略不计

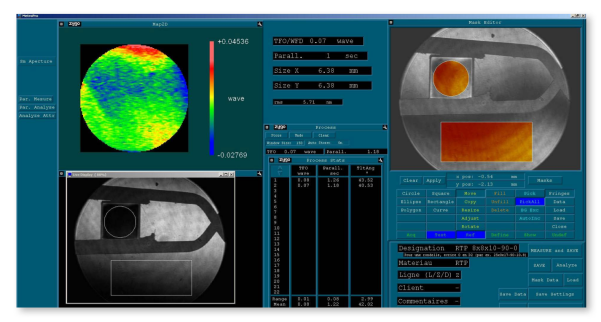

    •    波前透射：633nm 波长下，80% 圆形测试区域内测量值为 λ/14（晶体尺寸 8×8×10mm）

    •    激光损伤阈值：1064nm 波长、10.6ns 脉冲、100Hz 重复频率、0° 入射角、线偏振条件下，增透膜基板损伤阈值＞10J/cm²

五、测试数据说明

（一）静态电压下性能稳定性测试（由美国 Fibertek 公司提供）

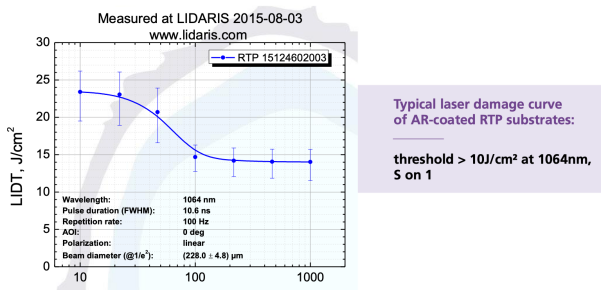

（二）激光损伤阈值测试（测试日期：2015 年 8 月 3 日，测试机构：LIDARIS）

    •    测试波长：1064nm

    •    脉冲宽度（FWHM）：10.6ns

    •    重复频率：100Hz

    •    入射角：0°

    •    偏振状态：线偏振

    •    光束直径（1/e² 处）：(228.0±4.8)μm

    •    测试结果：增透膜 RTP 基板损伤阈值＞10J/cm²
