产品描述

STEMlab 125-14 PRO Z7020 Gen 2 基于原始 STEMlab 125-14 板的可靠传承，但经过全面重新设计以满足现代工业和科研的需求。该板设计用于需要卓越信号保真度、低噪声和多通道同步的应用，非常适合航空航天、量子、光子学、射频和自动化工业系统。

第二代PRO Z7020搭载Zynq 7020 SoC和1 GB内存，提供了更先进的前后端模拟，抖动和延迟更低，SFDR高达50 dB。它还支持内部和外部时钟切换，并通过 USB-C 或红色火山果点击盾实现多设备同步。E3接口可实现高速差分GPIO访问和高级启动选项（eMMC、QSPI）。

内置的软件套件配备了直观的基于网页的测量工具，如示波器、信号发生器、频谱分析仪等。第二代PRO Z7020支持Python、MATLAB、LabVIEW和C语言，能够轻松集成进高级测试工作流程和自动化系统。

主要特征：

– 超低噪声、高保真模拟前端

– Zynq 7020 SoC，配备双核ARM Cortex-A9和1GB DDR处理器 – 2× 125MSPS 14位模拟输入和2×14位输出

– 清晰的50 Ω输出阻抗和改进串扰（最高70 dB至30 MHz）

– 高SFDR：50 dB @ 10 MHz，10 dBm

– 内外时钟切换CLK_SEL针

– E3连接器，8对差分和启动扩展选项

– USB-C 连接用于供电、串口、USB 和同步

– 通过以太网网页接口远程访问 – 兼容 Python、MATLAB、LabVIEW 等

– 免费开源软件和网页应用

– 支持多设备同步以实现多通道设置

– 启动时稳定运行且无电压故障

– 提供可定制集成的 OEM 变体

清单：

– Red Pitaya STEMlab 125-14 PRO Z7020 Gen 2 数字化板

– MicroSD 卡（预装操作系统映像）

– 5V 5A USB Type-C 电源

– 以太网线

– 2 × SMA-BNC 适配器

– 2x 50欧姆终端

– 2个SMA T适配器

– 2 x SMA 电缆

技术规格：

基础

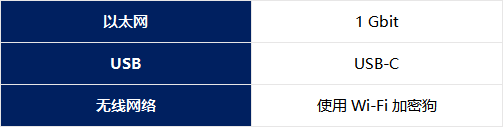

交通连接

射频输入

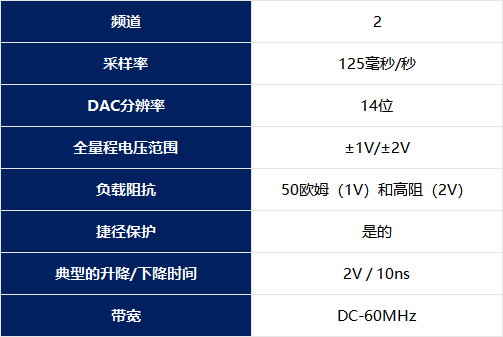

射频输出

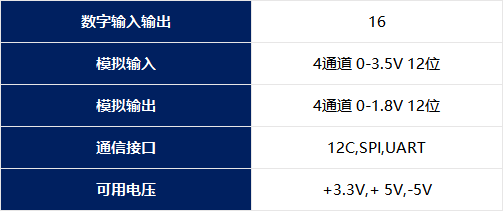

延长连接器

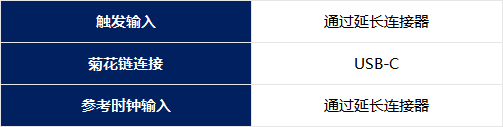

同步

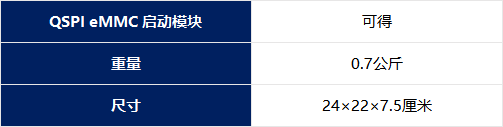

更多

型号：

SKU： IZD0052
