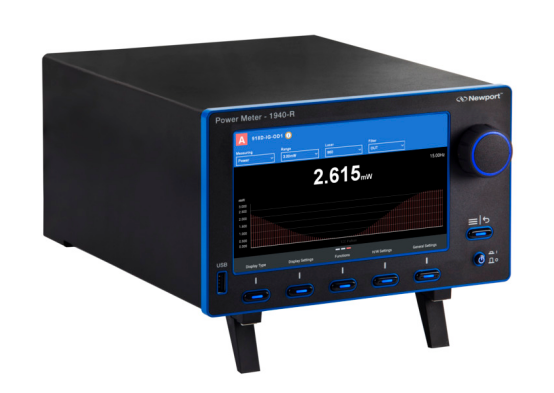

产品简介

1940‑R（单通道）与 2940‑R（双通道）光功率计是Newport推出的高精度台式仪器，专为研发实验室与大批量生产环境（含光纤主动对准等场景）设计，可实现快速、精准、稳定的光子学测量。

每台功率计均随附完整校准证书（可溯源至美国国家标准与技术研究院NIST，通过ISO/IEC 17025认证）、快速入门指南及电源线。

产品特点

    •    面向研发实验室、大批量生产环境的先进光学测量平台

    •    高速架构，适配调制与脉冲激光源

    •    支持10 kHz带时间戳采集与记录，内置2 GB内存或外接U盘存储

    •    触发输入/输出接口，实现测量同步与自动化流程

    •    以太网、USB、RS‑232通信接口，轻松接入系统集成

    •    可溯源NIST、ISO/IEC 17025校准，确保精度可审计

    •    基于SCPI指令的高级编程工具包，支持自动化控制

    •    兼容PMManager™应用软件

前面板配置

    •    7英寸高分辨率全触控屏

    •    大尺寸触感旋转调节旋钮

    •    功能快捷按键

混合式操作界面支持通道快速切换、量程精细调节、图形快速缩放，戴手套操作也可直观查看数据。

适用于高速、调制光测量

根据传感器配置与量程，1940‑R与2940‑R可提供最高200 kHz模拟带宽，可精准表征：

    •    调制光电二极管

    •    脉冲与斩波光束

    •    动态波形特性

    •    光纤对准中快速变化的光信号

最高10 kHz实时采集可清晰呈现瞬态光变化；高速模拟输出可同步输出原始传感器信号，便于示波器或数据采集卡（DAQ）捕获。

带时间戳数据采集（最高10 kHz）

高速带时间戳数据可存储至：

    •    2 GB内置内存（可存储约4000万条测量数据）

    •    外接U盘（用户自备）

用户可实时查看趋势、放大事件、导出数据离线处理；时间关联功能支持精准可追溯的调试、对准与自动化流程。

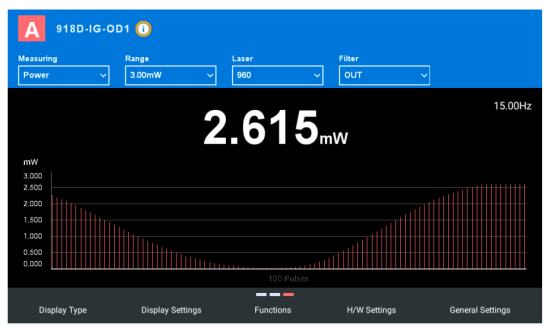

7英寸彩色触控屏 + 旋转调节旋钮

触控屏

    •    1024×600高亮度显示

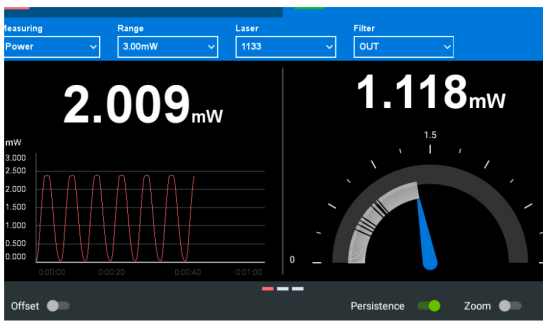

    •    多视图图形模式

    •    直观导航与参数配置

    •    实验室/产线远距离清晰可视

    •    支持多语言操作

旋转调节旋钮

    •    快速精准手动调节

    •    适用于参数调试、阈值设置、缩放与滚动

    •    触感式控制，满足偏好物理操作的用户

    •    长菜单/图形缩放操作更便捷

    •    支持戴手套操作

模拟输出

模拟输出电压与测量光功率成正比：

    •    可选量程：0–1 V、0–2 V、0–5 V、0–10 V（原始信号与数字信号）

    •    输出阻抗：50 Ω

触发输入（同步测量）与 TTL 输出

硬件触发确保可重复、事件驱动的数据采集：

    •    触发输入：支持TTL信号、手动触发、远程软件指令

    •    TTL输出：输出测量状态、饱和、错误或用户自定义阈值的TTL指示

可对接实验室测试设备，接入自动化系统、对准台与高速测试装置。

通信接口

    •    后部：USB 3.0 Type‑B

    •    前部：USB 2.0 Type‑A

    •    以太网：10Base‑T/100Base‑TX

    •    RS‑232串行接口

支持远程操作、数据记录、软件集成，适配自动测试设备（ATE）与PLC控制环境。

PMManager™ 应用软件

PMManager™是功能强大的控制与测量数据采集软件，可将电脑转为激光功率多通道分析工作站。

功能包括：丰富的数据图形显示、高级测量处理、数据记录留存、图表与数据打印、测量中接入更多设备。详细功能请参阅PMManager教程。

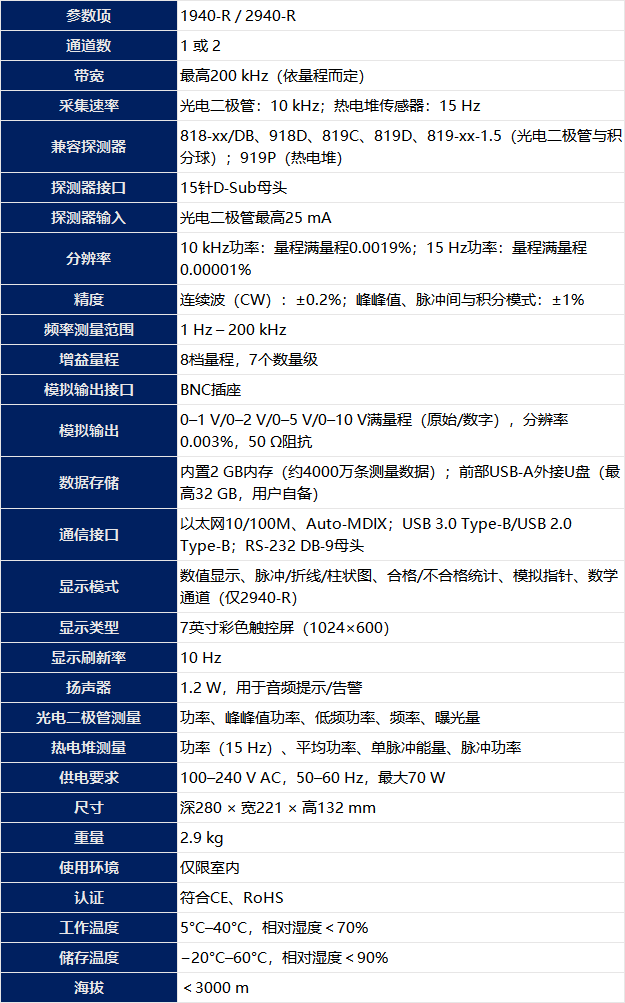

通用技术参数

订购信息
