产品介绍：

Mercury的DS-3020系列是一款基于 DDS 技术的尖端合成器系列，可按1Hz步长在100MHz至20GHz范围内连续调谐。其业界领先的低相位噪声和抗杂散性能，完全满足并超越了最严苛测试设备、接收机及载波发射机的要求。调谐可通过四线SPI接口、RS-232 SCPI 命令或USB调谐方式实现。该合成器内置参考源，当外部10MHz参考信号可用时，可自动锁定至该信号。

产品特点：

   ▪    100 MHz至20 GHz，以1 Hz为步长

   ▪    具有最先进的相位噪声技术

   ▪    功耗仅为10 W

   ▪    具备自动检测参考时钟功能

   ▪    -30°C至+70°C温度范围

   ▪    支持SPI、 SCPI 和USB控制——包含命令集与图形用户界面（GUI）控制功能

   ▪    提供列表与扫描模式

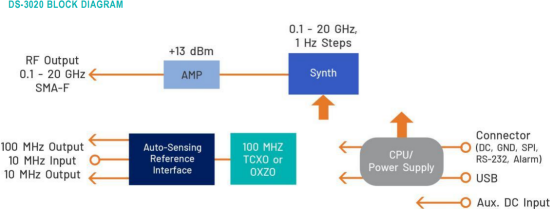

产品结构图&参数：

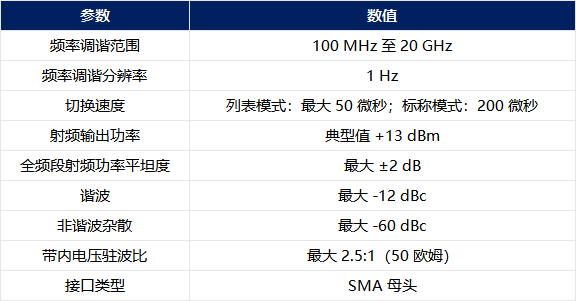

射频输出参数

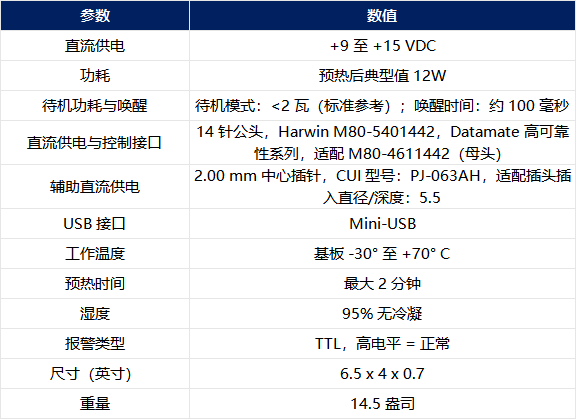

通用参数

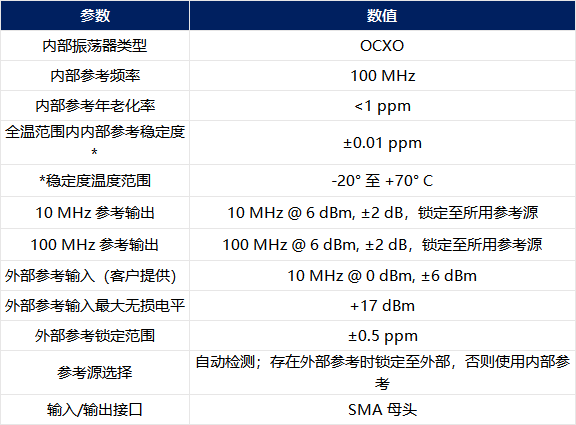

参考参数

DS-3020 内置 100 MHz 参考源，提供两种不同稳定度和相位噪声的版本。可输出 100 MHz 参考采样信号。可使用外部 10 MHz 信号对内部 100 MHz 参考源进行锁相，同时可输出外部 10 MHz 参考采样信号用于级联。

DS-3020的监控与控制通过单一连接器实现，该连接器提供直流电源、接地、四线SPI接口、RS-232接口（用于 SCPI 命令）、报警功能及静音功能。该接口连接器可与母型对接连接器锁定，为实验室或现场使用提供坚固稳定的连接。设备还配备了一个采用mini-USB的辅助连接端口。用户可通过USB界面进行图形化操作，而数据包级控制则通过SPI接口实现。

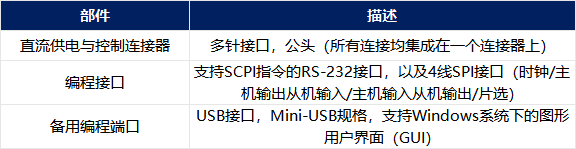

编程接口参数

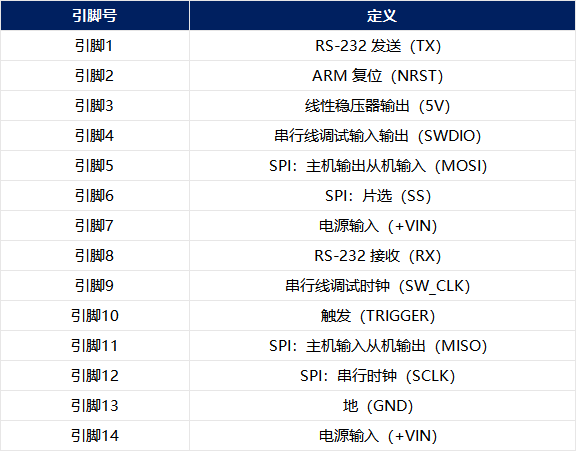

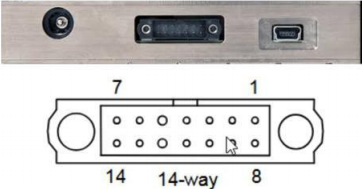

14针连接器引脚定义

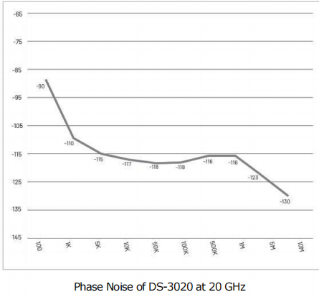

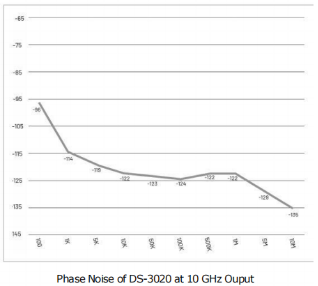

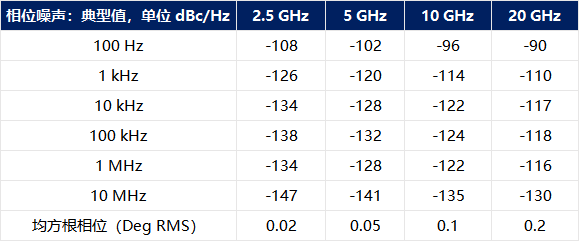

相位噪声参数

DS-3020型号旨在提供业界领先的噪声性能，基于OCXO（恒温晶体振荡器）设计。

100 MHz 参考振荡器输出相位噪声

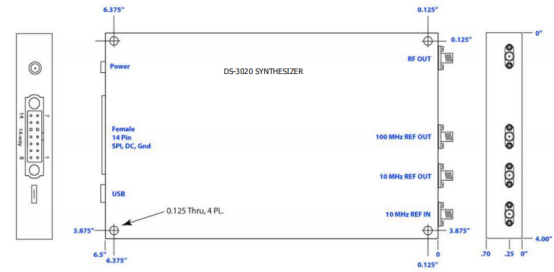

DS-3020 大纲图：

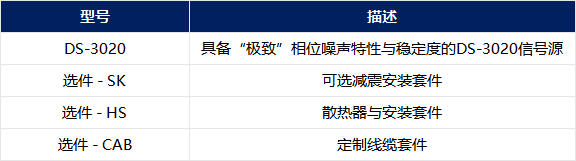

选购信息：
