紫外空芯光纤跳线

产品中心

涂有反射铝层的空心玻璃波导为波长范围在 100 - 400 nm的紫外（UV）激光提供了出色的光纤传输解决方案。对于真空紫外波长，该空芯光纤可以用惰性气体吹扫。

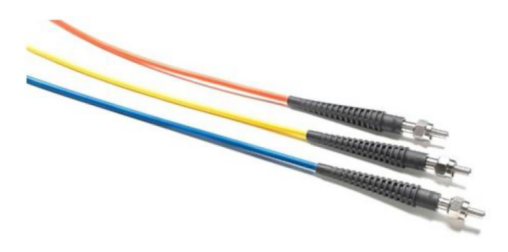

图1 带SMA接头的紫外空芯光纤跳线

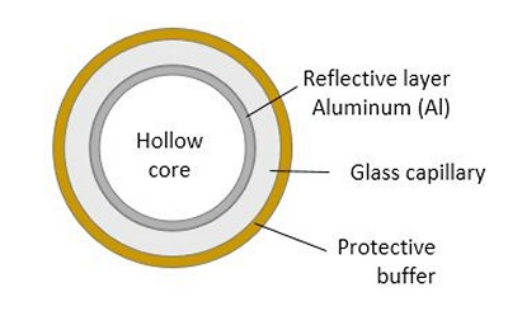

图2 裸空芯光纤（紫外）的横截面

耦合
耦合到镀铝空芯光纤中与耦合到我们的中红外光纤中类似。一般来说，应使用焦距相对较长的透镜，将光束直接聚焦到光纤中。

技术规格

内径（ID）	320um	700um	1000um
典型损耗注1	2 dB/m	1 dB/m	0.5 dB/m
最大能量（λ=193nm ArF）*	1mJ	5mJ	10mJ
最小弯折半径	10 cm	20 cm	50 cm
最大功率（平均值）*	0.5W	1W	2W
跳线长度	0.1 - 1.0m
注1: 弯曲时的额外损耗，与半径（R）成反比，即与 1/R 成正比
注*: 假设耦合、对准和直光纤定位正确时的连续波功率额定值。初始对准应始终在降低功率的情况下进行

可选配置

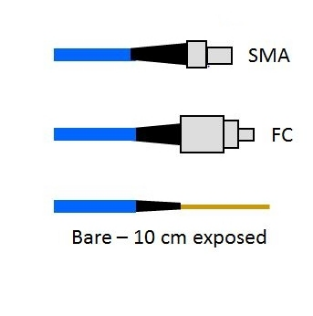

图3 连接头或裸纤

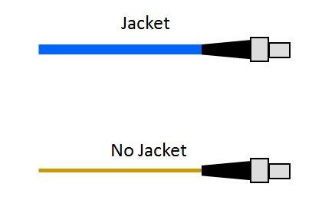

图4 护套或裸纤

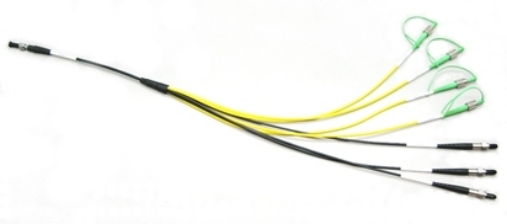

图5 光线束

定制光纤束，可通过单个连接器传输多个激光光源。注意：光纤是并排排列而非熔合的。除了用于中红外的空芯光纤外，我们还可纳入用于可见光、近红外和短波红外波长的标准实心芯光纤。
